Was ist der Verteilungstransformatorkern?

Ein Transformator mag von außen einfach aussehen. Doch seine wahre Leistung beginnt im Inneren. Der Kern des Verteilungstransformators kontrolliert den magnetischen Fluss, den Energieverlust, das Rauschen und die langfristige Zuverlässigkeit. In diesem Artikel erfahren Sie, was es ist, wie es funktioniert und wie Sie einen guten Kern beurteilen.

Wichtige Erkenntnisse

● Ein Verteilungstransformatorkern ist das magnetische Zentrum eines Verteilungstransformators. Es bietet einen niederohmigen Pfad für den magnetischen Fluss und trägt so zur effizienten Übertragung elektrischer Energie zwischen den Wicklungen bei.

● Material, Struktur, Schnittgenauigkeit, Laminierungsqualität und Montageprozess wirken sich alle auf den Transformatorverlust, den Schallpegel, die Hitze und die langfristige Betriebsstabilität aus.

● Zu den gängigen Kernformen gehören Wickelkerne und gestapelte Blechkerne. Gewickelte Kerne unterstützen häufig ein kompaktes Design und einen gleichmäßigen Magnetfluss, während gestapelte Kerne eine flexible Dimensionierung und eine einfachere Anpassung ermöglichen.

● Elektrostahl und amorphe Legierungen sind gängige Kernmaterialien. Die richtige Wahl hängt von Effizienzzielen, Kostenanforderungen und Anforderungen an die Transformatorkonstruktion ab.

Was ist ein Verteilungstransformatorkern?

Der Kern eines Verteilungstransformators ist der Teil, der den magnetischen Fluss innerhalb eines Verteilungstransformators leitet. Es besteht normalerweise aus magnetischen Materialien wie Elektrostahl oder einer amorphen Legierung. Seine Aufgabe besteht nicht darin, Strom wie ein Draht zu transportieren. Stattdessen leitet es das sich ändernde Magnetfeld, das von der Primärwicklung erzeugt wird.

Wenn Strom durch die Primärwicklung fließt, erzeugt er einen magnetischen Fluss. Der Kern gibt diesem Fluss einen kontrollierten Weg. Der Fluss verbindet sich dann mit der Sekundärwicklung und trägt zur Spannungsinduktion bei. Auf diese Weise überträgt der Transformator Energie von einer Spannungsebene auf eine andere.

Ohne einen geeigneten Kern würde sich ein Großteil des Magnetfelds in die Luft ausbreiten. Das würde die Effizienz verringern und den Energieverlust erhöhen. Der Transformator würde mehr Eingangsenergie benötigen, um die gleiche Leistung zu liefern. Es kann auch größer, heißer und instabiler werden.

Ein Verteilungstransformatorkern beeinflusst auch den Leerlaufverlust. Dieser Verlust tritt auch dann auf, wenn der Transformator nur wenig oder keine Last hat. Da Verteiltransformatoren oft den ganzen Tag über unter Spannung stehen, ist der Leerlaufverlust von großer Bedeutung. Eine kleine Verbesserung des Kernverlusts kann zu langfristigen Energieeinsparungen führen.

Es ist sinnvoll, sich den Kern als magnetische Straße im Inneren des Transformators vorzustellen. Eine glatte Straße reduziert Widerstand und Verschwendung. Eine schlechte Straße verursacht Verzögerungen, Lärm und Hitze. Die gleiche Idee gilt für den magnetischen Fluss im Kern.

Hinweis: Fragen Sie beim Vergleich von Kernen nicht nur nach der Größe. Fragen Sie nach Kernverlust, Materialtyp, Struktur und Prüfstandards.

Hauptkomponenten und Struktur eines Verteilungstransformatorkerns

Ein typischer Verteilungstransformatorkern umfasst Glieder, Joche und Fenster. Die Gliedmaßen tragen die Wicklungen. Die Joche verbinden die Gliedmaßen und schließen den Magnetkreis. Der Fensterbereich bietet Platz für den Spulenaufbau und das Isolationsdesign.

Bei einem Einphasentransformator kann der Kern einen einfacheren magnetischen Pfad haben. Bei einem Dreiphasentransformator muss der Kern einen ausgeglichenen Magnetfluss zwischen den Phasen unterstützen. Dadurch wird das Kernlayout wichtiger. Die Geometrie beeinflusst die Flussverteilung, die mechanische Festigkeit und die endgültige Transformatorgröße.

Es gibt zwei gängige Strukturideen: gewickelter Kern und gestapelter Kern. Ein gewickelter Kern wird hergestellt, indem magnetisches Streifenmaterial in eine kontinuierliche Form gewickelt wird. Dadurch kann ein glatterer magnetischer Pfad erzeugt werden. Ein gestapelter Kern besteht aus Schichten geschnittener Lamellen. Diese Bleche werden so angeordnet, dass sie den erforderlichen Magnetkreis bilden.

Beide Strukturen können gut funktionieren. Die richtige Wahl hängt vom Transformatordesign, der Produktionsmethode, dem Leistungsziel und den Installationsanforderungen ab. Ein kompakter Masttransformator legt Wert auf geringe Verluste und eine kompakte Struktur. Ein größerer kundenspezifischer Transformator erfordert möglicherweise flexible Kernabmessungen und eine einfache Montage.

Maßhaltigkeit ist ebenfalls wichtig. Wenn das Kernfenster nicht korrekt ist, wird die Spulenmontage schwierig. Wenn die Verbindungen schlecht sind, kann der magnetische Widerstand ansteigen. Kleine Fehler können zu höheren Verlusten, zusätzlichen Vibrationen oder ungleichmäßiger Belastung führen.

Gängige Materialien, die in Verteilungstransformatorkernen verwendet werden

Das gebräuchlichste Material für den Kern eines Verteilungstransformators ist Elektrostahl. Kornorientiertes Elektroband wird häufig verwendet, da seine magnetischen Eigenschaften in Walzrichtung stark sind. Dadurch kann sich der Magnetfluss leichter durch den Kern bewegen.

Elektrostahl wird üblicherweise zu dünnen Blechen oder Bändern verarbeitet. Dünnes Material hilft, Wirbelstromverluste zu reduzieren. Wirbelströme sind kleine Kreisströme, die durch sich ändernde Magnetfelder entstehen. Sie verschwenden Energie als Wärme. Eine laminierte oder gewickelte Konstruktion hilft, dieses Problem in den Griff zu bekommen.

Eine weitere Option ist eine amorphe Legierung. Es wird häufig verwendet, wenn energiesparende Leistung im Vordergrund steht. Es kann den Leerlaufverlust im Vergleich zu vielen herkömmlichen Siliziumstahlkonstruktionen reduzieren. Es kann jedoch eine sorgfältige Handhabung und ein geeignetes Herstellungsverfahren erforderlich sein.

Materialstärke, Beschichtungsqualität und Oberflächenzustand wirken sich alle auf die Leistung aus. Ein gutes Material kann immer noch eine schlechte Leistung erbringen, wenn es beschädigt, beansprucht oder schlecht zusammengebaut wird. Schnittgrate, Kratzer, Rost oder eine schlechte Isolierung zwischen den Schichten können die Qualität des Kerns beeinträchtigen.

Die Materialwahl sollte der tatsächlichen Aufgabe des Transformators entsprechen. Ein verlustarmes Material kann zunächst mehr kosten. Dennoch kann es den langfristigen Leistungsverlust reduzieren. Bei Transformatoren, die im Dauerbetrieb laufen, kann dieser Unterschied wichtig sein.

Tipp: Wählen Sie das Kernmaterial anhand der Betriebskosten über die gesamte Lebensdauer aus, nicht nur anhand der Anschaffungskosten.

Wickelkern und Stapelkern: Welches Design wird wofür verwendet?

Aus durchgehendem Magnetbandmaterial wird ein gewickelter Kern hergestellt. Das Material wird unter kontrollierter Spannung in die gewünschte Form gewickelt. Diese Struktur kann Lücken im Magnetpfad reduzieren. Bei richtiger Herstellung können auch geringere Kernverluste und ein leiserer Betrieb erzielt werden.

Gewickelte Kerne werden oft wegen ihrer kompakten Bauweise und stabilen magnetischen Leistung geschätzt. Sie sind dort nützlich, wo Effizienz und Lärmschutz wichtig sind. Der Wickelvorgang muss konsistent sein. Bei ungleichmäßiger Spannung können sich innere Spannungen aufbauen und die magnetischen Eigenschaften beeinträchtigen.

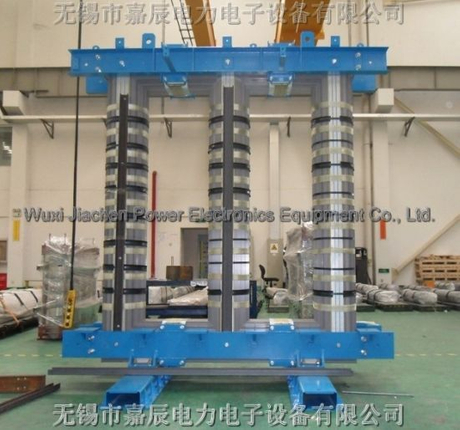

Aus geschnittenen Lamellen wird ein gestapelter Kern aufgebaut. Die Blätter werden in einem geplanten Muster gestapelt. Dieses Design ist flexibel, da Hersteller Größe und Geometrie an unterschiedliche Transformatoranforderungen anpassen können. Es ermöglicht auch eine praktische Montage für größere oder individuelle Designs.

Gestapelte Kerne hängen stark von der Schnittgenauigkeit und der Verbindungsqualität ab. Wenn die Schichten nicht richtig ausgerichtet sind, kann der magnetische Kreis weniger effizient werden. Ein gutes gestapeltes Design kann immer noch zuverlässige Leistung liefern, wenn Materialien und Montage kontrolliert werden.

Hier ein einfacher Vergleich:

Die beste Wahl ist nicht immer die teuerste. Es ist diejenige, die dem Designziel des Transformators entspricht. Ein Kern für ein ruhiges Wohngebiet erfordert möglicherweise einen starken Lärmschutz. Ein Kern für eine kontinuierliche industrielle Stromversorgung benötigt möglicherweise geringe Verluste und thermische Stabilität.

Wie sich ein Verteilungstransformatorkern auf die Leistung auswirkt

Der Kern hat einen direkten Einfluss auf den Wirkungsgrad des Transformators. Der Kernverlust entsteht hauptsächlich durch Hystereseverlust und Wirbelstromverlust. Ein Hystereseverlust tritt auf, wenn sich die magnetischen Domänen während jedes Wechselstromzyklus umkehren. Wirbelstromverluste treten auf, wenn sich im Metall zirkulierende Ströme bilden.

Ein geringerer Kernverlust bedeutet weniger Energieverschwendung. Es bedeutet auch weniger Hitze. Weniger Hitze kann die Arbeitsumgebung im Transformator verbessern. Dies kann eine längere Lebensdauer der Isolierung und einen stabileren Betrieb unterstützen.

Lärm ist ein weiterer Schlüsselfaktor. Transformatorbrummen entsteht oft durch Magnetostriktion und Vibration. Magnetostriktion bedeutet, dass das Kernmaterial seine Form leicht ändert, wenn sich der magnetische Fluss ändert. Besseres Material, eine festere Struktur und eine gute Montage können diesen Effekt verringern.

Der Kern unterstützt auch die mechanische Zuverlässigkeit. Bei Kurzschlüssen kann der Transformator starken elektromagnetischen Kräften ausgesetzt sein. Eine stabile Kernstruktur hilft dem Gerät, Bewegungen und Belastungen standzuhalten. Eine schlechte Kernmontage kann mit der Zeit zu stärkeren Vibrationen oder Lockerheit führen.

Auch das thermische Verhalten ist wichtig. Ein verlustreicher Kern erzeugt auch bei geringer Last mehr Wärme. Da Verteiltransformatoren häufig Tag und Nacht in Betrieb sind, kann diese ständige Hitze die langfristige Zuverlässigkeit beeinträchtigen.

Hinweis: Ein rauscharmer Transformator beginnt oft mit einem gut gestalteten Kern und nicht nur mit einem besseren Außengehäuse.

Herstellungs- und Qualitätskontrollfaktoren, die Käufer beachten sollten

Ein Verteiltransformatorkern benötigt mehr als nur gutes Rohmaterial. Der Prozess muss die magnetischen Eigenschaften von Anfang bis Ende schützen. Schneiden, Wickeln, Stapeln, Glühen, Aushärten und Prüfen spielen eine Rolle.

Bei gewickelten Kernen sind die Bandplanheit und die Wickelspannung von entscheidender Bedeutung. Der Streifen sollte fest und gleichmäßig sein. Es sollte keine Welligkeit, Überlappung oder Lücken aufweisen. Ständige Anspannung hilft, inneren Stress abzubauen. Dadurch wird die magnetische Konsistenz verbessert.

Auch das Tempern ist für viele Wickelkerndesigns wichtig. Es hilft, Stress abzubauen und die magnetischen Eigenschaften wiederherzustellen. Schlechtes Glühen kann zu Spannungen im Kern führen. Dadurch kann es zu Verlusten und Lärm kommen.

Bei gestapelten Kernen sind Schnittgenauigkeit und Laminierungsqualität entscheidend. Die Laken sollten sauber und flach sein. Kanten sollten kontrolliert werden. Die Oberflächenisolierung sollte intakt bleiben. Das Verbindungsdesign sollte dazu beitragen, dass der Magnetfluss reibungslos verläuft.

Die Endkontrolle sollte Abmessungen, Aussehen, Isolierung und Leistungsprüfungen umfassen. Maßprüfungen bestätigen, dass der Kern der Zeichnung entspricht. Bei der Sichtprüfung werden Rost, Verunreinigungen, Risse oder physische Schäden festgestellt. Isolationsprüfungen helfen, Kurzschlüsse zwischen den Schichten zu vermeiden. Durch Erregungstests können Leerlaufstrom und Verlustverhalten bestätigt werden.

Ein zuverlässiger Lieferant sollte auch die zeichnungsbasierte Anpassung unterstützen. Die Designs von Verteilungstransformatoren variieren je nach Kapazität, Phase, Spulenform und Installationsraum. Standardkerne passen möglicherweise nicht zu jedem Design. Die kundenspezifische Kernfertigung hilft dabei, den Magnetkreis an die tatsächliche Transformatorstruktur anzupassen.

Tipp: Bereiten Sie vor der Bestellung Zeichnungen, Zielverlustwerte, Phasentyp, Kapazitätsbereich und Installationsgrenzen vor.

So wählen Sie den richtigen Verteilungstransformatorkern aus

Die Auswahl des richtigen Kerns beginnt mit der Grundkonstruktion des Transformators. Sie müssen die Kapazität, Spannungsklasse, Phasenart, Frequenz und Kühlmethode kennen. Diese Faktoren beeinflussen Kerngröße, Material und Struktur.

Als nächstes definieren Sie das Leistungsziel. Wenn Energieeinsparung das Hauptziel ist, ist ein geringer Leerlaufverlust wichtig. Wenn der Transformator in der Nähe von Häusern, Schulen oder Gewerbeflächen betrieben wird, ist der Lärmschutz möglicherweise wichtiger. Wenn es einer anspruchsvollen Belastung standhält, sind mechanische Festigkeit und Hitzestabilität von entscheidender Bedeutung.

Die Materialauswahl sollte sich an diesen Zielen orientieren. Elektrostahl ist eine ausgereifte und weit verbreitete Wahl. Amorphe Legierungen eignen sich für Projekte, bei denen geringere Leerlaufverluste im Vordergrund stehen. Die endgültige Entscheidung sollte Anschaffungskosten, Energiekosten, Verarbeitungsanforderungen und Grenzen des Transformatordesigns berücksichtigen.

Die Struktur sollte auch den Produktions- und Wartungsanforderungen entsprechen. Gewickelte Kerne können kompakte und effiziente Designs unterstützen. Gestapelte Kerne bieten möglicherweise eine flexiblere Dimensionierung. Ein kundenspezifischer Kern kann die beste Option sein, wenn die Standardabmessungen nicht mit der Wicklung oder dem Tankdesign übereinstimmen.

Käufer sollten sich auch erkundigen, wie der Kern getestet wird. Ein klarer Inspektionsprozess gibt mehr Sicherheit. Kernverlust, Leerlaufstrom, Isolationswiderstand und Maßtoleranz sind praktische Indikatoren. Sie helfen dabei, festzustellen, ob der Kern nach dem Zusammenbau des Transformators eine gute Leistung erbringt.

Der Preis sollte nicht allein überprüft werden. Ein billigerer Kern kann den Energieverlust über Jahre hinweg erhöhen. Es kann auch mehr Hitze oder Lärm erzeugen. Der richtige Kern sollte ein ausgewogenes Verhältnis zwischen Anschaffungskosten, Betriebskosten, Leistung und Zuverlässigkeit haben.

Häufige Missverständnisse über Verteilungstransformatorkerne

Ein häufiges Missverständnis besteht darin, dass alle Transformatorkerne gleich sind. Das sind sie nicht. Zwei Kerne sehen möglicherweise ähnlich aus, funktionieren aber sehr unterschiedlich. Materialqualität, Verarbeitungsqualität, Verbindungsdesign, Spannungskontrolle und Isolierung beeinflussen das Endergebnis.

Ein weiteres Missverständnis ist, dass der Kern nur bei Volllast von Bedeutung ist. Tatsächlich kommt es immer dann zu einem Kernverlust, wenn der Transformator mit Strom versorgt wird. Selbst bei geringer Belastung verbraucht der Kern noch Energie. Aus diesem Grund sind Leerlaufverluste in Verteilungsnetzen wichtig.

Einige Käufer glauben auch, dass allein die Materialqualität über die Leistung entscheidet. Es ist wichtig, aber es ist nicht die ganze Geschichte. Schlechtes Schneiden, grobe Handhabung, schlechtes Glühen oder schwaches Stapeln können den Nutzen von gutem Material verringern.

Ein weiterer Fehler besteht darin, Lärm zu ignorieren. Wenn der Transformator in der Nähe von Menschen installiert wird, kann Lärm zu einem ernsten Problem werden. Ein besseres Kerndesign kann dazu beitragen, Brummen zu reduzieren, bevor es zu einem Feldproblem wird.

Schließlich wählen einige Teams Kerne nur nach Zeichnungsgröße aus. Die Größe ist wichtig, aber sie ist nur der Ausgangspunkt. Eine vollständige Überprüfung sollte Verlust, Strom, Isolierung, Struktur und Prozessqualität umfassen.

Abschluss

Ein Verteilungstransformatorkern leitet den magnetischen Fluss, reduziert Energieverschwendung und unterstützt einen stabilen Transformatorbetrieb. JIACHEN POWER bietet gewickelte, gestapelte, laminierte und amorphe Kernoptionen für praktische Transformatoranforderungen. Sein Wert beruht auf einem verlustarmen Design, einer sorgfältigen Prozesskontrolle, einer zuverlässigen Inspektion und einem maßgeschneiderten Service für verschiedene Energieanwendungen.

Häufig gestellte Fragen

F: Was ist ein Verteilungstransformatorkern?

A: Ein Verteilungstransformatorkern ist der magnetische Pfad im Inneren des Transformators.

F: Warum ist der Kern des Verteilungstransformators wichtig?

A: Der Kern des Verteilungstransformators beeinflusst Verluste, Wärme, Lärm und Zuverlässigkeit.

F: Wie reduziert ein Kern den Energieverlust?

A: Es leitet den Fluss durch verlustarmes magnetisches Material.

F: Ist ein gewickelter Kern besser als ein gestapelter Kern?

A: Das hängt von Effizienz, Größe, Lärm und Designanforderungen ab.

F: Beeinflusst das Kernmaterial den Preis?

A: Ja. Bessere Materialien kosten möglicherweise mehr, sparen aber Energie.

F: Was verursacht Kerngeräusche?

A: Magnetische Vibrationen, Spannungen, Lücken und lockere Montage können Geräusche verursachen.
