Haben Transformatoren einen Eisenkern?

Brauchen Transformatoren Eisen, um gut zu funktionieren? In den meisten Stromversorgungssystemen lautet die Antwort „Ja“. Ein Transformator-Eisenkern leitet den magnetischen Fluss und hilft bei der Energieübertragung. In diesem Artikel erklären wir, was der Kern bewirkt, wann eisenbasierte Kerne verwendet werden und wie sich das Kerndesign auf die Leistung auswirkt.

Wichtige Erkenntnisse

● Die meisten Leistungs- und Verteilungstransformatoren verwenden einen Magnetkern auf Eisenbasis, da dieser dem Magnetfluss einen kontrollierten Weg verleiht.

● Der Eisenkern eines Transformators besteht normalerweise nicht aus reinem Eisen. Um Verluste zu reduzieren, wird es häufig aus laminiertem Elektrostahl oder Siliziumstahl hergestellt.

● Der Kern beeinflusst Effizienz, Wärme, Lärm, Größe, Spannungsstabilität und langfristige Zuverlässigkeit.

● Gestapelte Kerne, gewickelte Kerne, Ringkerne und Instrumentenkerne erfüllen unterschiedliche Anforderungen an Transformatoren und Drosseln.

● Es gibt Lufttransformatoren, die jedoch hauptsächlich dort eingesetzt werden, wo Frequenz, Größe oder magnetische Sättigung unterschiedlich sind.

● Für industrielle Käufer sollte der richtige Kern dem Spannungspegel, der Nennleistung, der Frequenz, dem Verlustziel und den Zeichnungsanforderungen entsprechen.

● Kernmaterial und Verarbeitungsqualität sind ebenso wichtig wie die Gestaltung der Transformatorwicklung.

Haben Transformatoren einen Eisenkern?

Ja, die meisten Leistungstransformatoren haben einen Kern auf Eisenbasis. Dazu gehören viele Verteilungstransformatoren, Leistungstransformatoren, elektronische Transformatoren, Drosseln und Konverter. Der Kern sitzt im Inneren des Transformators und verbindet die Primär- und Sekundärwicklung durch magnetischen Fluss.

Allerdings kann die Bezeichnung „Eisenkern“ irreführend sein. Im modernen Transformatordesign ist damit selten ein massives Stück reines Eisen gemeint. Ein Transformator-Eisenkern besteht normalerweise aus dünnen Blechen oder Streifen aus Elektrostahl. Diese Schichten tragen dazu bei, Energieverluste und Wärme während des Betriebs zu reduzieren.

Der Hauptgrund ist einfach. Luft ist ein schlechter magnetischer Pfad. Magnetisches Material auf Eisenbasis hat eine viel höhere Permeabilität, sodass es den Magnetfluss leichter transportieren kann. Dadurch kann der Transformator Energie effizienter übertragen und bleibt kompakt.

Einige Transformatoren verwenden keinen Eisenkern. Lufttransformatoren werden in einigen Hochfrequenzschaltungen und speziellen elektrischen Systemen verwendet. Ferritkerne können auch in der Hochfrequenzelektronik eingesetzt werden. Dennoch bleibt für die Niederfrequenz-Stromverteilung ein Transformator mit Eisenkern die gängige Wahl.

Hinweis: Wenn man von „Eisenkern“ spricht, meint man normalerweise einen konstruierten Magnetkern aus Elektrostahl, nicht aus Roheisen.

Warum ein Transformator-Eisenkern wichtig ist

Der Kern ist nicht nur eine Stützstruktur. Es ist der magnetische Pfad des Transformators. Wenn Strom durch die Primärwicklung fließt, erzeugt er einen magnetischen Fluss. Der Kern leitet diesen Fluss zur Sekundärwicklung, wo Spannung induziert wird.

Ohne einen starken magnetischen Pfad würde ein Großteil des Flusses in die Luft entweichen. Dies würde die Energieübertragung verringern und den Abfall erhöhen. Ein guter Eisenkern des Transformators hält den Fluss konzentriert, was den Wirkungsgrad und die Spannungsleistung verbessert.

Der Kern trägt auch dazu bei, die Größe des Transformators zu reduzieren. Da Elektrostahl den magnetischen Fluss besser leitet als Luft, kann der Transformator in einer kleineren Struktur nutzbare Leistung liefern. Dies ist bei Energieanlagen, Industrieschränken, Energiesystemen und kompakten Elektrokonstruktionen von Bedeutung.

Die Qualität des Kerns wirkt sich auch auf Wärme und Klang aus. Schlechtes Kernmaterial oder eine schlechte Montage können Kernverlust, Vibrationen und Betriebsgeräusche erhöhen. Ein sorgfältig verarbeiteter Kern trägt dazu bei, dass der Transformator kühler und leiser läuft.

Woraus besteht ein Transformator-Eisenkern?

Der Eisenkern eines Transformators besteht häufig aus Siliziumstahl, auch Elektrostahl genannt. Dieses Material wird verwendet, weil es eine starke magnetische Leistung und einen geringeren Kernverlust unterstützt. Es ist für elektromagnetische Geräte konzipiert, nicht für allgemeine strukturelle Zwecke.

Kaltgewalzter kornorientierter Stahl ist in vielen Transformatorkernen üblich. Seine Kornrichtung trägt dazu bei, dass sich der Magnetfluss effizienter entlang eines bevorzugten Pfades bewegt. Dies macht es nützlich für Leistungs- und Verteilungstransformatoren, bei denen die Flussrichtung gesteuert wird.

Kaltgewalzter, nicht kornorientierter Stahl kann verwendet werden, wenn sich der magnetische Fluss in mehr als eine Richtung bewegt. Es wird häufig für breitere elektromagnetische Anwendungen ausgewählt. Das richtige Material hängt von der Transformatorkonstruktion und den Arbeitsbedingungen ab.

Der Kern ist normalerweise laminiert. Das heißt, es besteht aus vielen dünnen Schichten statt aus einer festen Masse. Die Laminierung trägt dazu bei, Wirbelströme zu begrenzen, bei denen es sich um zirkulierende Strömungen handelt, die Wärme erzeugen und Energie verschwenden.

Tipp: Erkundigen Sie sich beim Vergleich von Kernoptionen nach Materialqualität, Dicke, Kernverlustziel und Ziehtoleranz, bevor Sie sich nur auf den Preis konzentrieren.

Gängige Arten der Transformator-Eisenkernkonstruktion

Transformatorkerne können auf verschiedene Arten gebaut werden. Die richtige Struktur hängt von der Nennleistung, dem Transformatortyp, dem Platzbedarf, den Effizienzanforderungen und den Produktionsanforderungen ab. Zu den häufigsten Formen zählen Stapelkerne und Wickelkerne.

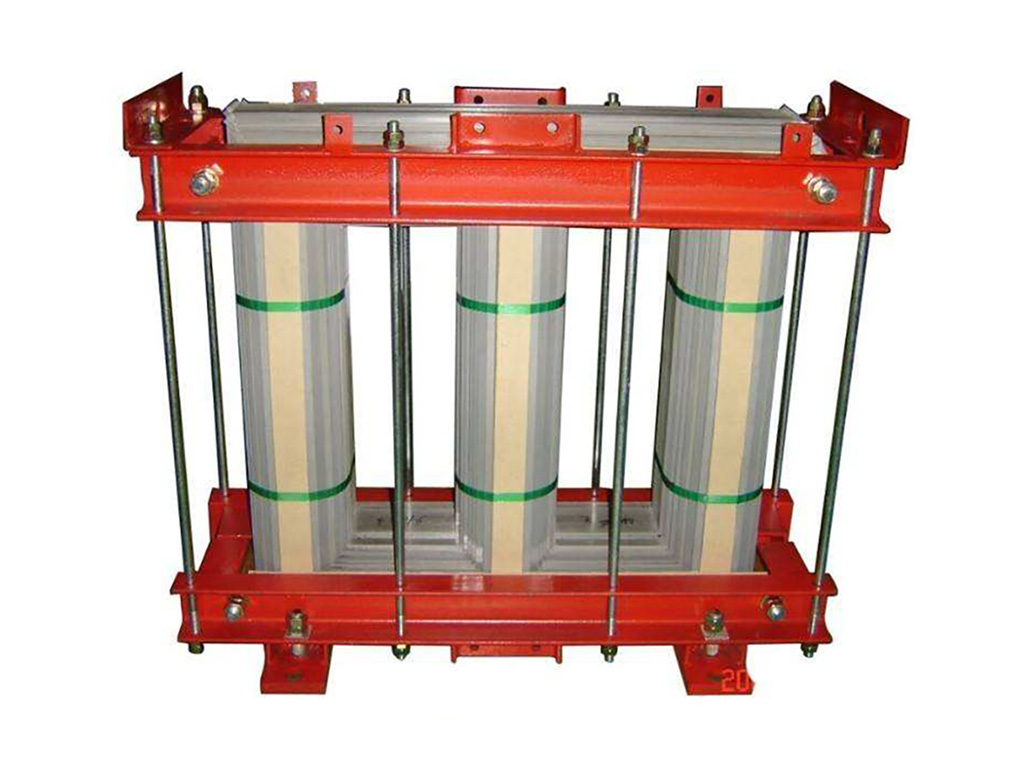

Ein gestapelter Kern wird hergestellt, indem Elektrobleche geschnitten und entsprechend der Transformatorzeichnung gestapelt werden. Dieser Typ wird häufig in Verteilungs- und Leistungstransformatoranwendungen eingesetzt. Es ermöglicht eine flexible Gestaltung und kann unterschiedliche Größenanforderungen erfüllen.

Ein gewickelter Kern wird hergestellt, indem ein Stahlband geschlitzt, in Form gewickelt, geformt und einer Wärmebehandlung unterzogen wird. Dieses Design kann dazu beitragen, einen glatten magnetischen Pfad zu schaffen. Es wird häufig dort eingesetzt, wo geringere Verluste und eine stabile magnetische Leistung wichtig sind.

Andere Designs umfassen Ringkerne, Uni-Core-Kerne und Instrumentenkerne. Diese werden verwendet, wenn der Transformator oder die Drossel eine bestimmte Form, einen bestimmten Strombereich oder eine bestimmte Installationsanforderung hat. Ein kundenspezifisches Kerndesign ist dann wertvoll, wenn Standardgrößen das Projekt nicht erfüllen können.

Eisenkern- oder Luftkerntransformatoren

Ein Eisenkerntransformator und ein Luftkerntransformator funktionieren nach dem gleichen Grundprinzip. Beide nutzen elektromagnetische Induktion. Der Unterschied ist der magnetische Pfad zwischen den Wicklungen.

Ein Transformator-Eisenkern sorgt für einen starken Weg für den magnetischen Fluss. Dies verbessert die Kopplung zwischen Primär- und Sekundärwicklung. Dadurch ist es für viele Stromversorgungssysteme besser geeignet, insbesondere bei niedrigeren Frequenzen.

Ein Luftkerntransformator verwendet kein magnetisches Material auf Eisenbasis. Es vermeidet Kernverlust und Sättigung, weist jedoch eine schwächere magnetische Kopplung auf. Um den gleichen Effekt zu erzielen, sind möglicherweise mehr Windungen, mehr Platz oder eine andere Betriebsfrequenz erforderlich.

Aus diesem Grund sind Air-Core-Designs nicht die übliche Wahl für die übliche Stromverteilung. Sie sind in speziellen Schaltkreisen, Hochfrequenzsystemen und Anwendungen nützlich, bei denen Eisenverluste oder magnetische Sättigung ein Problem darstellen.

Hinweis: Eisenkerntransformatoren werden normalerweise wegen der Energieeffizienz gewählt, während Luftkerntransformatoren für spezielle Frequenz- oder Sättigungsanforderungen ausgewählt werden.

Wie sich die Kernqualität auf die Transformatorleistung auswirkt

Die Kernqualität hat einen direkten Einfluss auf die Effizienz des Transformators. Schlechtes Material kann den Hystereseverlust erhöhen. Eine schlechte Laminierung kann den Wirbelstromverlust erhöhen. Beide Verluste erzeugen Wärme und verringern die nutzbare Energieabgabe.

Lärm ist ein weiterer wichtiger Faktor. Das Brummen eines Transformators entsteht oft durch magnetische Schwingungen im Inneren des Kerns. Eine bessere Materialauswahl, präzises Schneiden, richtiges Stapeln und stabile Verbindungen können zur Reduzierung von Vibrationen beitragen.

Die Kerngenauigkeit wirkt sich auch auf die Montage aus. Wenn die Blätter schlecht geschnitten oder ungleichmäßig gestapelt werden, können sich die Magnetspalte vergrößern. Diese Lücken stören den Fluss des Flusses und können die Leistung beeinträchtigen. Aus diesem Grund sind Zeichnungstoleranz und Prozesskontrolle wichtig.

Bei Industrieprojekten wird ein Kern nicht allein aufgrund seiner Form ausgewählt. Käufer sollten Materialquelle, Laminierungsdicke, Verlustniveau, Kurzschlussfestigkeit, Geräuscherwartung und Serviceunterstützung bewerten. Ein guter Eisenkern des Transformators schützt die gesamte Transformatorkonstruktion.

So wählen Sie den richtigen Transformator-Eisenkern aus

Der beste Kern beginnt mit den Arbeitsbedingungen des Transformators. Nennleistung, Spannungspegel, Frequenz, Isolationsbedarf und Lastprofil sind alle von Bedeutung. Ein Kern für einen Verteilungstransformator passt möglicherweise nicht zu einer Drossel oder einem Messtransformator.

Die Materialauswahl sollte sich am Verlustziel orientieren. Wenn für das Projekt eine hohe Effizienz erforderlich ist, kann verlustarmes Elektroband die höheren Kosten wert sein. Wenn das Projekt eine individuelle Größe erfordert, wird die zeichnungsbasierte Verarbeitung wichtiger.

Der Kerntyp sollte zum magnetischen Pfad passen. Gestapelte Kerne bieten flexibles Design. Gewickelte Kerne können einen reibungslosen Fluss des Flussmittels unterstützen. Ring- und Instrumentenkerne eignen sich für speziellere elektrische Anwendungen.

Es hilft auch, mit einem Lieferanten zusammenzuarbeiten, der die Anpassung unterstützen kann. Für Projekte sind häufig bestimmte Breiten, Dicken, Abmessungen, Verpackungsmethoden und technische Zeichnungen erforderlich. Dies verringert das Risiko einer Fehlanpassung bei der Transformatormontage.

Tipp: Stellen Sie bei kundenspezifischen Bestellungen frühzeitig Zeichnungen, Abmessungen, Kapazitätsanforderungen und Verlustanforderungen bereit, um Verzögerungen bei der Neukonstruktion zu vermeiden.

Abschluss

JIACHEN POWER bietet Transformator- und Reaktorkernlösungen für anspruchsvolle elektrische Systeme. Zu den Produkten gehören Stapel-, Wickel-, Ring-, Uni-Core- und Instrumentenkernoptionen. Diese Kerne tragen dazu bei, die magnetische Leistung zu verbessern, Kernverluste zu reduzieren und einen stabilen Betrieb zu unterstützen. Für Teams, die sich für einen Transformator-Eisenkern entscheiden, bietet JIACHEN POWER Materialauswahl, Verarbeitungsunterstützung und maßgeschneiderten Service.

Häufig gestellte Fragen

F: Haben alle Transformatoren einen Transformator-Eisenkern?

A: Nein. Die meisten Leistungstransformatoren verwenden einen Transformator mit Eisenkern, es gibt jedoch auch Ausführungen mit Luftkern.

F: Warum verwenden Transformatoren Eisenkerne?

A: Sie leiten den magnetischen Fluss und verbessern die Energieübertragung.

F: Ist der Eisenkern eines Transformators reines Eisen?

A: Nein. Der Eisenkern eines Transformators besteht normalerweise aus laminiertem Elektrostahl.

F: Beeinflusst die Kernqualität den Preis?

A: Ja. Besseres Material und eine strengere Verarbeitung kosten oft mehr.

F: Was ist besser, Eisenkern oder Luftkern?

A: Eisenkerne eignen sich für den Stromverbrauch. Luftkerne eignen sich für spezielle Frequenzen.
