Was ist der Zweck eines Verteilungstransformatorkerns?

Ein Transformator mag von außen einfach aussehen. Doch seine eigentliche Arbeit beginnt im Inneren. Ein Verteilungstransformatorkern leitet magnetische Energie, reduziert Abfall und sorgt für eine sichere Spannungsänderung. In diesem Artikel erfahren Sie, warum der Kern des Verteilungstransformators wichtig ist, wie er sich auf die Leistung auswirkt und was Käufer vor der Bestellung prüfen sollten.

Wichtige Erkenntnisse

● Ein Verteilungstransformatorkern verleiht dem Magnetfluss einen kontrollierten Weg zwischen der Primär- und Sekundärwicklung.

● Sein Hauptzweck besteht darin, die elektromagnetische Induktion zu unterstützen, sodass Spannung effizient umgewandelt werden kann.

● Ein guter Kern reduziert Leerlaufverluste, Wärme, Lärm und Energieverschwendung im täglichen Betrieb.

● Kernmaterial, Laminierungsdicke, Schnittqualität, Stapelgenauigkeit und Isolierung wirken sich alle auf die Leistung aus.

● Gewickelte Kerne unterstützen häufig einen reibungslosen magnetischen Durchgang und kompakte Designs.

● Gestapelte Kerne bieten eine flexible Dimensionierung und eine einfachere Anpassung an verschiedene Transformatorzeichnungen.

● Der richtige Kern sollte zu Kapazität, Phasentyp, Verlustziel, Wicklungsraum und Installationsanforderungen passen.

Was ist der Hauptzweck eines Verteilungstransformatorkerns?

Der Hauptzweck eines Verteilungstransformatorkerns besteht darin, einen starken magnetischen Pfad zu erzeugen. Auf diesem Weg kann Energie ohne direkten elektrischen Kontakt von einer Wicklung zur anderen übertragen werden. Es ist der Teil, der die Spannungsumwandlung praktisch, stabil und effizient macht.

Ohne einen richtigen Kern würde sich ein Großteil des magnetischen Flusses in die umgebende Luft ausbreiten. Der Transformator würde mehr Magnetisierungsstrom benötigen. Es würde mehr Energie verschwenden und mehr Wärme erzeugen. Bei Verteiltransformatoren stellt dies ein ernstes Problem dar, da sie oft den ganzen Tag über unter Spannung stehen.

Bereitstellung eines Pfades mit geringer Reluktanz für den magnetischen Fluss

Reluktanz ist magnetischer Widerstand. Luft hat einen hohen Widerstand. Elektrostahl und andere Magnetkernmaterialien haben einen viel geringeren magnetischen Widerstand. Ein Verteilungstransformatorkern erleichtert die Verfolgung des magnetischen Flusses.

Dadurch verbraucht der Transformator weniger Erregerstrom. Außerdem bleibt das Magnetfeld dort konzentriert, wo es benötigt wird. Eine bessere Flusskontrolle bedeutet normalerweise eine bessere Effizienz und eine vorhersehbarere Leistung.

Um elektromagnetische Induktion zwischen Wicklungen zu ermöglichen

Ein Verteiltransformator überträgt Strom nicht durch direkten Kontakt zwischen Wicklungen. Es funktioniert durch elektromagnetische Induktion. Wechselstrom in der Primärwicklung erzeugt einen wechselnden magnetischen Fluss. Der Kern leitet diesen Fluss zur Sekundärwicklung.

Wenn sich der Fluss ändert, induziert er Spannung in der Sekundärwicklung. Auf diese Weise reduziert der Transformator die Spannung für die lokale Verteilung. Der Kern macht diesen Prozess stärker und kontrollierter.

Zur Reduzierung der Energieverschwendung bei der Spannungsumwandlung

Jeder unter Spannung stehende Transformator weist Leerlaufverluste auf. Dieser Verlust tritt auch dann auf, wenn der Transformator nur wenig oder keine Last trägt. Da Verteiltransformatoren häufig über lange Zeiträume laufen, können kleine Verluste mit der Zeit zu hohen Betriebskosten werden.

Ein gut gestalteter Kern reduziert magnetische Verluste. Dies geschieht durch die richtige Materialauswahl, sorgfältige Laminierung, dichte Montage und geeignete Isolierung zwischen den Schichten. Diese Details tragen dazu bei, dass der Transformator im normalen Betrieb weniger Energie verbraucht.

Um den magnetischen Fluss im Transformator zu konzentrieren

Der magnetische Fluss sollte so weit wie möglich im Kern bleiben. Wenn zu viel Fluss nach außen entweicht, wird der Transformator weniger effizient. Streufluss kann auch Streuverluste und lokale Erwärmung erhöhen.

Kernform, Verbindungsdesign, Fenstergröße und Montagequalität beeinflussen alle das Flussverhalten. Ein stabiler magnetischer Pfad trägt dazu bei, dass der Transformator bei wechselnden Lastbedingungen zuverlässiger Spannung liefert.

Zur Unterstützung der Spannungsumwandlung auf Verteilungsebene

Verteilungstransformatoren reduzieren normalerweise eine höhere Verteilungsspannung auf eine nutzbare lokale Spannung. Der Kern unterstützt diesen Prozess, indem er das für die Spannungsumwandlung erforderliche Magnetfeld unterstützt.

Ein korrektes Kerndesign muss zur Kapazität, zum Phasentyp, zur Frequenz und zur Wicklungsanordnung des Transformators passen. Wenn der Kern zu klein oder schlecht angepasst ist, kann der Transformator höhere Verluste, einen lauteren Betrieb oder ein schlechtes thermisches Verhalten aufweisen.

Zur Verbesserung der thermischen und betrieblichen Stabilität

Kernverlust wird zu Wärme. Wenn der Kern zu viel Wärme erzeugt, kann dies zu einer Belastung des Öls, der Isolierung, der Klemmen und der nahegelegenen Wicklungen führen. Mit der Zeit kann sich dadurch die Lebensdauer verkürzen.

Ein zuverlässiger Kern hilft, die Wärme an der Quelle zu kontrollieren. Ein geringerer Kernverlust reduziert die thermische Belastung und unterstützt einen stabilen Betrieb. Dies ist in Verteilungsnetzen von Bedeutung, in denen die Ausrüstung häufig langen Arbeitszyklen ausgesetzt ist.

Zur Beeinflussung der Geräusch- und Vibrationskontrolle

Das Brummen des Transformators ist eng mit dem Kernverhalten verknüpft. Magnetischer Stahl dehnt sich während der Magnetisierung leicht aus und zieht sich leicht zusammen. Wenn die Lamellen locker, uneben oder schlecht geklemmt sind, können die Vibrationen stärker werden.

Ein Kern, der durch präzises Schneiden, dichtes Stapeln, richtiges Aufwickeln oder gut kontrolliertes Aushärten hergestellt wird, kann Vibrationen reduzieren. Es kann nicht den gesamten Ton entfernen, aber es kann dazu beitragen, das Rauschen in einem akzeptableren Bereich zu halten.

Hinweis: Fragen Sie beim Vergleich von Kernen nach Verlust- und Leerlaufstromdaten, nicht nur nach Größe und Gewicht.

Wie der Kern dabei hilft, Transformatorverluste zu kontrollieren

Kernverlust ist einer der wichtigsten Gründe, sich um die Kernqualität zu kümmern. Selbst ein kleiner Unterschied im Leerlaufverlust kann von Bedeutung sein, da viele Verteiltransformatoren ständig mit dem Netz verbunden bleiben.

Kernverluste sind auch unter Leerlaufbedingungen von Bedeutung

Ein Transformator hat möglicherweise keine angeschlossene Last, aber der Kern magnetisiert trotzdem. Dadurch entstehen Leerlaufverluste. Es ist immer vorhanden, wenn der Transformator unter Spannung steht.

Für Versorgungsunternehmen, Fabriken und Anlagenbauer wirkt sich dieser Verlust auf die langfristigen Betriebskosten aus. Ein verlustarmer Kern kann den Gesamtbetriebswert verbessern, insbesondere bei großen Transformatorprojekten.

Der Hystereseverlust hängt vom magnetischen Material ab

Hystereseverlust entsteht, wenn das Kernmaterial immer wieder magnetisiert und entmagnetisiert wird. Besseres magnetisches Material kann diesen wiederholten Energieverlust reduzieren.

Deshalb ist die Auswahl des Kernmaterials wichtig. Siliziumstahl, kornorientiertes Elektroband und amorphe Materialien können je nach erforderlichem Wirkungsgrad, Kostenziel und Transformatordesign ausgewählt werden.

Wirbelstromverluste werden durch Laminierungen reduziert

Wenn der Kern aus einem massiven Metallblock bestehen würde, würden sich in ihm zirkulierende Ströme bilden. Diese werden Wirbelströme genannt. Sie erzeugen Wärme und verschwenden Energie.

Dünne isolierte Lamellen helfen, dieses Problem zu lösen. Sie unterbrechen die Strompfade im Metall. Dies verringert den Wirbelstromverlust und trägt dazu bei, dass der Kern kühler läuft.

Wie die Kernkonstruktion einen leisen und stabilen Betrieb unterstützt

Ein Kern ist nicht nur eine magnetische Komponente. Es ist auch eine mechanische Struktur. Seine Konstruktionsqualität beeinflusst die Montagepassung, den Schallpegel und die Widerstandsfähigkeit gegenüber Betriebsbeanspruchungen.

Warum eine präzise Kernmontage den Lärm beeinflusst

Kleine Luftspalte können den magnetischen Fluss beeinflussen. Auch unebene Fugen können lokale Vibrationen verstärken. Wenn die Lamellen nicht fest sitzen, kann es während des Betriebs zu einem stärkeren Brummen des Kerns kommen.

Deshalb kommt es auf Präzision an. Ein Transformatorkern sollte mit stabiler Geometrie, sauberen Kanten und kontrolliertem Montagedruck gebaut werden. Diese Details tragen dazu bei, Geräusche zu reduzieren und die Konsistenz zu verbessern.

Warum Maßgenauigkeit wichtig ist

Das Wicklungsfenster, die Kernschenkelgröße und die Gesamtgeometrie müssen mit der Transformatorzeichnung übereinstimmen. Bei falschen Maßen kann es sein, dass die Wicklungen nicht richtig passen. Die Montage kann schwieriger oder weniger stabil werden.

Die Maßgenauigkeit trägt auch dazu bei, dass der Transformator seinen vorgesehenen magnetischen Pfad beibehält. Dadurch wird das Risiko unerwünschter Lücken, schlechter Klemmung und ungleichmäßiger Belastung während der Produktion verringert.

Warum mechanische Festigkeit die Kurzschlussfestigkeit unterstützt

Bei einem Kurzschluss können auf die Transformatorwicklungen starke mechanische Kräfte einwirken. Eine stabile Kernstruktur trägt dazu bei, die Ausrichtung aufrechtzuerhalten und die Transformatorbaugruppe zu stützen.

Der Kern allein bestimmt nicht die Kurzschlussfestigkeit. Dennoch unterstützen seine Genauigkeit, seine Klemmpassung und seine Steifigkeit die gesamte Transformatorstruktur. Aus diesem Grund sollten Kerndesign und Kernherstellung nicht getrennt werden.

Warum Kernmaterial und Laminierungsqualität wichtig sind

Der Zweck eines Verteiltransformatorkerns hängt stark von der Materialqualität ab. Ein gutes Design kann immer noch scheitern, wenn das Material, die Laminierung oder die Isolierung schlecht sind.

Anpassen des Materials an die Kernverlustanforderungen

Unterschiedliche Transformatorprojekte erfordern unterschiedliche Verlustniveaus. Einige konzentrieren sich auf die Kostenkontrolle. Andere benötigen einen höheren Wirkungsgrad, weniger Lärm oder eine bessere thermische Stabilität.

Das Material sollte zur Nennkapazität, Frequenz, magnetischen Flussdichte und Effizienzziel des Transformators passen. Käufer sollten vor der Produktion klare Zeichnungen und technische Parameter bereitstellen. Dies hilft dem Lieferanten bei der Auswahl geeigneter Material- und Prozessrouten.

Laminierungsdicke und Isolationsqualität

Dünne Laminierungen tragen normalerweise dazu bei, Wirbelstromverluste zu reduzieren. Aber die Dicke ist nur ein Faktor. Auch die Isolierung zwischen den Lamellen muss gut funktionieren.

Wenn die Isolierung zwischen den Schichten versagt, können kleine Ströme zwischen den Schichten fließen. Dadurch entstehen Verluste und Wärme. Die Endkontrolle sollte Isolierungsprüfungen, Oberflächenprüfungen und bei Bedarf eine Leistungsüberprüfung umfassen.

Sauberer Schnitt und Gratkontrolle

Eine saubere Laminierkante schützt die Isolierung und die Stapelqualität. Grate, Rost, Kratzer oder Verunreinigungen können bei der Montage zu Problemen führen.

Schlechtes Schneiden kann zu ungleichmäßiger Stapelung führen. Es kann auch die lokale Spannung erhöhen oder die Isolierung beschädigen. Ein gut kontrollierter Prozess trägt dazu bei, dass der Kern dem Designziel näher kommt.

Tipp: Bestätigen Sie vor der Genehmigung die Laminierungsdicke, den Isolationszustand, die Zeichnungstoleranz und die Endkontrollmethoden.

Gewickelter vs. gestapelter Verteilungstransformatorkern

Ein Verteilungstransformatorkern kann unterschiedliche Strukturen haben. Zwei gängige Optionen sind gewickelte Kerne und gestapelte Kerne. Beide können gut funktionieren, wenn sie richtig entworfen und hergestellt werden. Die richtige Wahl hängt von der Transformatorstruktur, den Leistungszielen und den Produktionsanforderungen ab.

Gewickelte Kerne und glatte magnetische Kontinuität

Ein gewickelter Kern wird durch Aufwickeln von Magnetstreifenmaterial zu einer Endlosform hergestellt. Diese Struktur kann einen glatten magnetischen Pfad erzeugen. Es unterstützt häufig ein kompaktes Design und eine geringere magnetische Unterbrechung.

Bei vielen Verteilungstransformatorkonstruktionen können gewickelte Kerne dazu beitragen, Verluste und Geräusche zu reduzieren. Ihre Leistung hängt von der Wickelspannung, der Glühqualität, der Aushärtung und der Endkontrolle ab.

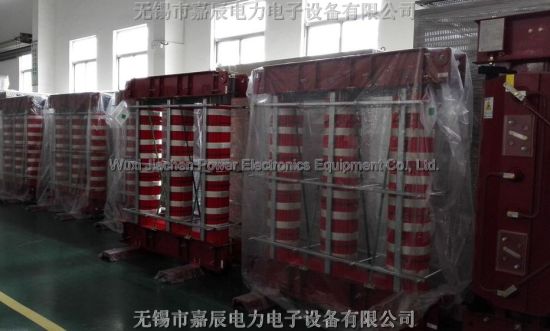

Gestapelte Kerne und flexible Transformatorkonfiguration

Ein gestapelter Kern besteht aus Schichten magnetischer Lamellen. Diese Blätter werden geschnitten, gestapelt und in die gewünschte Form gebracht.

Gestapelte Kerne sind nützlich, wenn der Transformator flexible Abmessungen oder eine benutzerdefinierte Geometrie benötigt. Sie können an unterschiedliche Zeichnungen, Fenstergrößen und Kapazitätsbereiche angepasst werden. Eine ordnungsgemäße Stufenüberlappungs- oder Verbindungskonstruktion kann auch die Flussverteilung verbessern und Geräusche reduzieren.

Wenn ein gewickelter Kern bevorzugt werden kann

Ein gewickelter Kern kann geeignet sein, wenn das Design eine kompakte Größe, gleichmäßige magnetische Leistung und eine starke Effizienzkontrolle erfordert. Dies kann für Verteilungstransformatorprojekte nützlich sein, bei denen Leerlaufverlust und Schallpegel wichtig sind.

Allerdings erfordert die Herstellung von Wickelkernen eine sorgfältige Prozesskontrolle. Die Ebenheit des Bandes, die Wickelspannung, die Glühkurve und die Aushärtungsqualität beeinflussen alle das Endergebnis.

Wenn ein gestapelter Kern bevorzugt werden könnte

Ein gestapelter Kern kann bevorzugt werden, wenn der Transformator besondere Abmessungen benötigt oder eine einfachere Anpassung an Kundenzeichnungen erfordert. Es ist auch für viele Trockentransformator-, Ölbad- und kundenspezifische Transformatorstrukturen praktisch.

Der Schlüssel liegt nicht einfach darin, gestapelt oder gewickelt zu wählen. Die bessere Frage ist, ob das Kerndesign zum tatsächlichen Leistungsziel des Transformators passt.

Praktische Auswahlkriterien für einen Verteilungstransformatorkern

Der richtige Kern sollte sowohl aus elektrischer als auch aus mechanischer Sicht ausgewählt werden. Ein Kern sieht zwar korrekt aus, entspricht aber dennoch nicht den Verlust-, Geräusch- oder Montageanforderungen.

Überprüfen Sie die Transformatorkapazität und den Phasentyp

Der Kern muss der Nennkapazität des Transformators entsprechen. Es muss außerdem zu einer einphasigen oder dreiphasigen Struktur passen. Eine falsche Abstimmung kann das magnetische Gleichgewicht, den Wicklungsraum und die thermische Leistung beeinträchtigen.

Auch die Frequenz und die Installationsumgebung spielen eine Rolle. Ein Kern für einen Standard-Verteilungstransformator eignet sich möglicherweise nicht für Hochfrequenz- oder Sonderanwendungen.

Überprüfen Sie die Anforderungen an Kernverlust und Leerlaufstrom

Kernverlust und Leerlaufstrom zeigen, wie sich der Kern unter Spannung verhält. Diese Werte sind nützlicher als das Aussehen allein.

Ein Lieferant sollte die Zielanforderungen an die magnetische Flussdichte und den Verlust verstehen. Leistungstests können helfen, zu bestätigen, ob der fertige Kern den Designwert erfüllt.

Bestätigen Sie Zeichnungstoleranz und Maßhaltigkeit

Transformatorkerne werden in der Regel nach Zeichnung gebaut. Die Zeichnung sollte wichtige Abmessungen, Toleranzen, Fenstergröße und technische Parameter enthalten.

Eine strenge Maßkontrolle erleichtert die Wicklungsinstallation, das Klemmen und die endgültige Transformatormontage. Es reduziert auch den Korrekturaufwand während der Produktion.

Bewerten Sie die Standards für Isolierung und Endkontrolle

Ein zuverlässiger Kern sollte vor dem Versand praktische Tests bestehen. Dazu können Sichtprüfungen, Maßprüfungen, Zwischenschichtisolationsprüfungen, Bodenisolationsprüfungen und Prüfungen der Erregungseigenschaften gehören.

Diese Inspektionen helfen dabei, versteckte Probleme zu erkennen. Sie unterstützen auch eine stabile Transformatorenproduktion im großen Maßstab.

Tipp: Ein klares Zeichnungspaket reduziert Verzögerungen, Materialunterschiede und wiederholte Produktionsanpassungen.

Abschluss

Ein Verteilungstransformatorkern leitet den magnetischen Fluss, unterstützt die Induktion, verringert Verluste, kontrolliert die Wärme und verbessert die stabile Spannungsumwandlung. JIACHEN POWER bietet gewickelte, gestapelte und kundenspezifische Transformatorkernlösungen mit Schwerpunkt auf geringem Verlust, leiserem Betrieb, Maßgenauigkeit und zuverlässigem Service. Seine Produkte helfen Transformatorbauern, die Leistung zu verbessern und anspruchsvolle Projektanforderungen zu erfüllen.

Häufig gestellte Fragen

F: Was macht ein Verteilungstransformatorkern?

A: Ein Verteilungstransformatorkern leitet den magnetischen Fluss zur Spannungsumwandlung.

F: Warum ist der Verteilungstransformatorkern wichtig?

A: Der Kern des Verteilungstransformators reduziert Verluste, Wärme und Lärm.

F: Wie reduziert ein Kern den Transformatorverlust?

A: Es werden magnetisches Material und Laminierungen verwendet, um den Abfall zu begrenzen.

F: Beeinflusst die Kernqualität die Kosten?

A: Ja. Geringere Verluste können die langfristigen Energiekosten senken.

F: Gewickelter oder gestapelter Kern, was ist besser?

A: Das hängt vom Design, der Größe, dem Verlustziel und den Zeichnungen ab.

F: Kann ein schlechter Verteiltransformatorkern Geräusche verursachen?

A: Ja. Ein schlechter Verteiltransformatorkern vibriert möglicherweise stärker.
