Ist Siliziumstahl Elektrostahl?

Ja, „Siliziumstahl“ und „Elektrostahl“ beziehen sich auf genau das gleiche Material mit hoher Permeabilität. Viele Ingenieure verwenden „Siliziumstahl“, um seinen metallurgischen Aufbau zu beschreiben, der aus stark mit Silizium legiertem Eisen besteht. Mittlerweile verwenden Hersteller „Elektrostahl“, um seine wichtigste industrielle Aufgabe hervorzuheben: die Optimierung elektromagnetischer Eigenschaften. Ein Missverständnis dieser Standardbedingungen während des Angebotsanfrageprozesses (RFQ) birgt ein enormes Risiko. Dies führt häufig zu falsch spezifizierten Güten, übermäßigen Kernverlusten in den Endprodukten oder erheblichen Verzögerungen bei der Beschaffung. Sie benötigen eine präzise Sprache, um das richtige Material für anspruchsvolle elektromagnetische Anwendungen zu finden.

Dieser Leitfaden erläutert die Branchenterminologie, die Sie kennen müssen. Wir skizzieren Bewertungsrahmen für verschiedene Legierungsqualitäten und untersuchen deren mechanisches Verhalten unter Belastung. Sie lernen außerdem einen risikomindernden Ansatz für die Beschaffung dieses kritischen Materials kennen. Mit diesen Erkenntnissen können Sie sicherstellen, dass Ihr nächstes hocheffizientes Motor- oder Transformatorprojekt im Zeitplan bleibt und strenge Leistungsziele erfüllt.

Wichtige Erkenntnisse

• Siliziumstahl und Elektrostahl sind austauschbare Begriffe für dieselbe hochpermeable Eisen-Silizium-Legierung.

• Die Auswahl hängt von der Kornorientierung ab: Grain-Oriented (GOES) ist ausschließlich für gerichteten Fluss (Transformatoren) vorgesehen, während Non-Oriented (NOES) multidirektionalen Fluss (rotierende Motoren) unterstützt.

• Die Investition in erstklassiges Elektroband mit präzisen Isolierbeschichtungen steht in direktem Zusammenhang mit der Erfüllung strenger globaler Energieeffizienzvorschriften (z. B. IE4/IE5-Standards).

• Beschaffungsengpässe – insbesondere beim Prototypenbau in kleinen Chargen – erfordern eine Überprüfung der Lieferanten auf der Grundlage ihrer Schneid-, Stanz- und metallurgischen Zertifizierungsfähigkeiten.

Die Terminologieüberschneidung: Silizium vs. Elektrostahl

Die Verwirrung zwischen diesen beiden Begriffen rührt daher, dass genau dasselbe Metall durch zwei verschiedene Linsen betrachtet wird: Chemie und Funktion. Wenn Sie die metallurgische Realität des Materials untersuchen, betrachten Sie seine elementare Zusammensetzung. Reines Eisen leitet den magnetischen Fluss außergewöhnlich gut. Leider leitet auch reines Eisen den Strom leicht. Wenn Magnetfelder im Inneren von reinem Eisen schnell wechseln, erzeugen sie lokalisierte elektrische Ströme, sogenannte Wirbelströme. Diese winzigen Ströme erzeugen enorme Mengen an Abwärme.

Um dieses Problem zu lösen, fügen Metallurgen der Eisenbasis bis zu 6,5 % Silizium hinzu. Dieser Siliziumzusatz erhöht den elektrischen Widerstand des Metalls drastisch. Ein höherer spezifischer Widerstand begrenzt sofort die Wirbelstrombildung und verhindert so eine Überhitzung Ihres Motorkerns. Da Silizium diese wichtige Leistungssteigerung vorschreibt, nennen viele Maschinenbauingenieure die Legierung umgangssprachlich „Siliziumstahl“.

Die Anwendungsrealität erfordert jedoch eine andere Namenskonvention. Stahlwerke entwickeln diese spezielle Legierung ausschließlich zur Kanalisierung des magnetischen Flusses in elektrischen Anwendungen. Dieses Material wird fast nie für Strukturträger oder Karosserieteile von Automobilen verwendet. Da sein einziger Zweck in der elektromagnetischen Effizienz liegt, wird es von globalen Normungsorganisationen offiziell als Elektrostahl kategorisiert . In einigen Regionen wird es auch als Lamellenstahl oder Transformatorenstahl bezeichnet.

Diese Unterscheidung ist im Beschaffungskontext von großer Bedeutung. Beim Verfassen von Materialspezifikationen für einen Fertigungslauf ist die Diskussion über den umgangssprachlichen Namen Zeitverschwendung. Sie müssen die Standardnomenklatur verwenden. Die Bezugnahme auf bestimmte ASTM-, EN- oder JIS-Qualitätsbezeichnungen garantiert, dass Sie das richtige Material erhalten. Allein die Frage nach einem Lieferanten nach „Siliziumstahl“ führt zu Unklarheiten. Ein Lieferant bietet möglicherweise eine minderwertige, halbverarbeitete Legierung an, wenn Ihr Design tatsächlich eine vollständig verarbeitete, hochveredelte Laminierungssorte erfordert. Geben Sie immer den genauen internationalen Standardcode an, um Verwirrung in der Lieferkette zu vermeiden.

Struktureller Rahmen: GOES vs. NOES

Die Wahl der richtigen Materialvariante erfordert die Anpassung des magnetischen Flussverhaltens an die mechanische Anwendung. Wenn Sie diese Faktoren nicht aufeinander abstimmen, kommt es zu einem starken Energieverlust Ihres Geräts. Ingenieure teilen diese Legierung in zwei Hauptstrukturkategorien ein, je nachdem, wie sich die inneren Siliziumkristalle während des Herstellungsprozesses ausrichten. Dies sind kornorientierte und nicht orientierte Varianten.

Kornorientierter Elektrostahl (GOES)

Mühlen produzieren kornorientierte Varianten mithilfe spezieller Kaltwalz- und Glühtechniken. Dieser Mechanismus zwingt die Siliziumkristalle dazu, sich eng in eine Richtung auszurichten. Stellen Sie sich das so vor, als würden Sie die Maserung eines schweren Stoffes bürsten. Da die Kristalle alle in die gleiche Richtung zeigen, bietet das Material entlang dieser spezifischen Rollachse einen minimalen magnetischen Widerstand. Der magnetische Fluss bewegt sich mühelos auf diesem parallelen Weg.

Diese intensive Richtungsausrichtung macht GOES jedoch hochspezialisiert. Sie können es nicht in rotierenden Anwendungen verwenden. Stattdessen liegt seine Hauptanwendung in großen stationären Geräten, in denen sich Magnetfelder auf festen, vorhersehbaren Bahnen bewegen. Leistungstransformatoren, Verteiltransformatoren und große statische Generatoren verlassen sich vollständig auf GOES. Bei der Bewertung von GOES für ein Projekt ist die primäre Bewertungsmetrik der spezifische Kernverlust, der bei hohen magnetischen Induktionen gemessen wird, typischerweise bei 1,5 T oder 1,7 T (Tesla).

Nichtorientierter Elektrostahl (NOES)

Im Gegensatz zu ihrem hochausgerichteten Gegenstück verfügen nicht-orientierte Varianten über isotrope magnetische Eigenschaften. Während der Produktion verarbeiten Mühlen die Legierung so, dass die Kristallstrukturen zufällig verteilt bleiben. Dadurch kann sich der magnetische Fluss effizient in jede Richtung über die zweidimensionale Ebene des Blechs bewegen.

Diese multidirektionale Fähigkeit macht NOES für rotierende Maschinen obligatorisch. Elektromotoren, Statoren von Haushaltsgeräten und Antriebsmotoren für Elektrofahrzeuge verändern ständig ihre Magnetfeldwinkel, wenn sich der Rotor dreht. Das Material muss den Fluss aus mehreren Richtungen gleichzeitig aufnehmen können. Der wichtigste Bewertungsmaßstab für NOES besteht darin, ein empfindliches Gleichgewicht zu finden. Ingenieure müssen die mechanische Streckgrenze gegen die gesamte magnetische Permeabilität abwägen. Hochgeschwindigkeitsrotoren sind extremen Zentrifugalkräften ausgesetzt, was bedeutet, dass der Stahl physikalisch stabil bleiben muss, ohne seine Fähigkeit, Magnetfelder zu leiten, einzubüßen.

Vergleichstabelle: GOES vs. NOES

Das Business Case für Premium-Elektrostahl

Moderne Ingenieurprojekte fordern ständig eine höhere Leistungsdichte und strengere Effizienzstandards. Handelsübliche Laminierqualitäten werden diesen neuen Anforderungen oft nicht gerecht. Um die Leistung der nächsten Generation zu erreichen, müssen Designteams auf höherwertige Materialien umsteigen.

Wenn Ingenieure über diese Spitzenklasse sprechen, bezieht sich Premium-Elektroband im Allgemeinen auf ultradünne Stärken. Standard-NOES können eine Dicke von 0,50 mm oder 0,65 mm haben. Premium-Qualitäten fallen in den Bereich von 0,10 mm bis 0,30 mm. Darüber hinaus verfügen diese Premium-Typen über hochspezialisierte organische oder anorganische Oberflächenbeschichtungen, beispielsweise C-5- oder C-6-Klassifizierungen. Diese dünnen Isolationsschichten verhindern, dass elektrische Ströme zwischen gestapelten Lamellen überspringen.

Die Leistungsergebnisse und der technische ROI der Spezifizierung von Premium-Qualitäten sind beträchtlich. Erstens reduzieren ultradünne Messgeräte die Hysterese und Wirbelstromverluste drastisch, insbesondere bei hohen Schaltfrequenzen. Da Motorsteuerungen schnellere Schaltgeschwindigkeiten verwenden – wie beispielsweise Wechselrichter aus Siliziumkarbid (SiC), überhitzen standardmäßige dicke Lamellen schnell. Hochwertige, dünne Lamellen unterdrücken diese Hochfrequenzverluste wirksam.

Diese Reduzierung der Abwärme schafft einen kaskadierenden Designvorteil. Es ermöglicht Ingenieurteams, kleinere, leichtere und kühlere Motorkonstruktionen zu bauen. Ein kühlerer Motor erfordert eine weniger aggressive Flüssigkeitskühlungsinfrastruktur. Ein leichterer Motor verbessert das Schub-Gewichts-Verhältnis in Luft- und Raumfahrtanwendungen. Im Elektrofahrzeugsektor führt die Reduzierung des Motorgewichts und die Verbesserung der Effizienz direkt zu einer Vergrößerung der Reichweite. Verbraucher fordern größere Reichweiten und Hersteller von Elektrofahrzeugen verlassen sich stark auf Premium-Modelle, um die maximale Reichweite der Batterie auszuschöpfen.

Risiken bei der Herstellung und Weiterverarbeitung

Die Angabe der perfekten Note auf dem Papier ist nur die halbe Miete. Die Verarbeitung dieses Materials stellt die Fabrikhalle vor erhebliche Herausforderungen. Die Umsetzungsrealität bei der Arbeit mit Legierungen mit hohem Siliziumgehalt überrascht viele unerfahrene Fertigungsteams. Das Element, das das Metall elektrisch effizient macht, macht es auch bekanntermaßen abrasiv und spröde.

Das Ausstanzen von Motorblechen offenbart das erste große Risiko: schneller Werkzeugverschleiß. Ein höherer Siliziumgehalt führt zu einer wesentlich schnelleren Zersetzung der Stanzwerkzeuge als bei normalem unlegiertem Kohlenstoffstahl. Durch die abrasive Beschaffenheit der Kristalle entstehen Mikrospäne an den Schneidkanten der Hartmetallmatrizen. Wenn Sie dies nicht vorhersehen, drohen unerwartete Ausfallzeiten. Produktionsleiter müssen die Wartungspläne für Werkzeuge anpassen und ein häufigeres Schärfen der Matrizen einplanen, wenn hochwertige Sorten mit hohem Siliziumgehalt verarbeitet werden.

Schnittbedingter Stress stellt ein noch heimlicheres Risiko dar. Unabhängig davon, ob eine Anlage Laserschneiden für Prototypen oder mechanisches Scheren für die Massenproduktion verwendet, führt der Schneidvorgang zu starken Eigenspannungen an den Kanten der Laminierung. Stress wirkt als physisches Hindernis für den magnetischen Fluss. Der Schneidprozess zerstört im Wesentlichen lokale magnetische Eigenschaften bis zu mehreren Millimetern von der Schnittkante entfernt. Bei kleinen Motorkonstruktionen, bei denen schmale Statorzähne den Großteil des Magnetfelds tragen, kann diese beeinträchtigte Randzone den Wirkungsgrad des Motors beeinträchtigen.

Um die Leistung sicherzustellen, müssen Ingenieurteams eine strikte Risikominderungsstrategie umsetzen. Befolgen Sie diese wichtigen Schritte bei der Verarbeitung silikonreicher Laminiermaterialien:

1. Berücksichtigen Sie das Spannungsarmglühen nach dem Prozess: Setzen Sie die gestanzten Lamellen einem sorgfältig kontrollierten Wärmezyklus aus. Dieser Hochtemperatur-Backprozess entspannt die gestörten Kornstrukturen und stellt die ursprüngliche magnetische Permeabilität entlang der Schnittkanten wieder her.

2. Überprüfen Sie die thermische Stabilität der Beschichtung: Stellen Sie sicher, dass die ausgewählte Oberflächenisolationsbeschichtung die spezifische Glühtemperatur übersteht. Eine fehlerhafte organische Beschichtung verdampft oder zerfällt während des Glühens, zerstört die Isolationsschicht und führt zu katastrophalen Kurzschlüssen in der endgültigen Kernbaugruppe.

3. Schneidabstände optimieren: Passen Sie beim mechanischen Stanzen die Matrizenabstände speziell für spröde Materialien an. Engere Abstände verhindern übermäßiges Kantenüberschlagen und minimieren die Tiefe der Spannungszone.

4. Überwachen Sie die Wärmeeinflusszonen des Lasers: Wenn Sie Prototypen mit Lasern herstellen, verwenden Sie Faserlaser mit Hilfsgasen, um die Wärmeeinflusszone (HAZ) auf dünnwandigen Materialien zu minimieren.

Lieferantenbewertung und Beschaffungsstrategie

Die Steuerung der Lieferkette für spezielle Metalllegierungen erfordert strategische Weitsicht. Viele Entwicklungsteams stoßen auf eine große Hürde, bevor sie überhaupt einen Entwurf fertigstellen: die Hürde beim Prototyping. Die Suche nach Lagerbeständen in kleinen Mengen für Forschung und Entwicklung stellt in der Branche ein bekanntes Problem dar. In technischen Foren gibt es häufig hektische Beiträge von Entwicklern, die nur fünfzig Kilogramm ultradünne NOES für den Bau eines einzelnen Testmotors suchen.

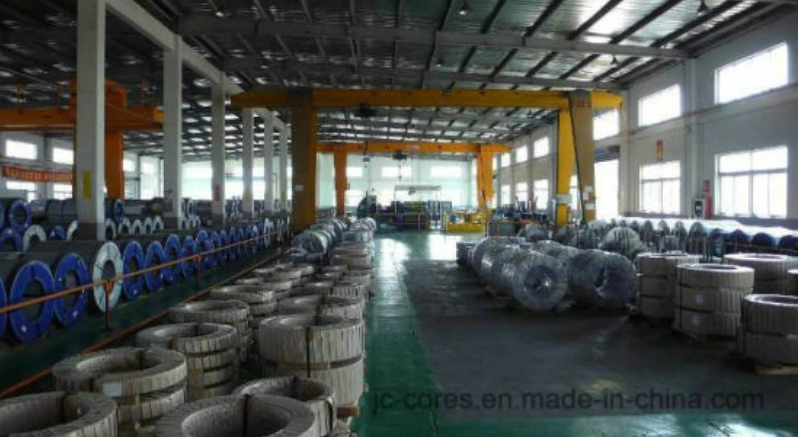

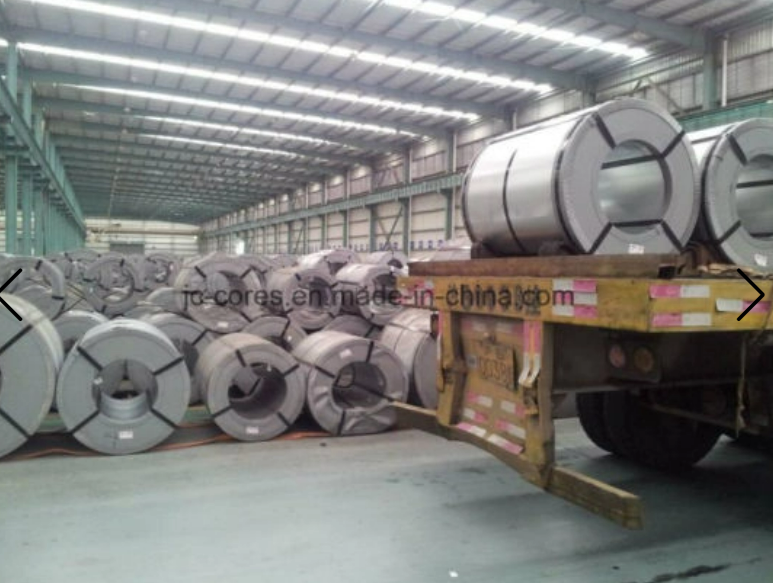

Stahlwerke produzieren diese hochentwickelten Legierungen in riesigen Mastercoils mit einem Gewicht von mehreren Tonnen. Sie arbeiten selten direkt mit F&E-Abteilungen zusammen. Die Suche nach dem richtigen Zwischenlieferanten bestimmt, wie schnell Ihr Projekt vom CAD in die Realität übergeht. Sie müssen Sekundärverarbeiter und Servicezentren einer strengen Prüfung unterziehen.

Nutzen Sie die folgenden Auswahlkriterien, um potenzielle Lieferanten zu bewerten:

• Lagerbestand und MOQs (Mindestbestellmengen): Kann der Lieferant kundenspezifische Zuschnitte in kleinen Stückzahlen unterstützen? Sie benötigen einen Partner, der bereit ist, Masterspulen in Mustergrößen für Ihre Prototypen zu scheren und gleichzeitig über die Kapazität verfügt, Großaufträge mit kompletten Spulen zu erfüllen, sobald Sie zur Massenproduktion übergehen.

• Rückverfolgbarkeit und Tests: Fordern Sie die obligatorische Bereitstellung von Mill Test Certificates (MTC). Ein MTC beweist, dass das Material genau Ihrer Ausschreibung entspricht. Es enthält wichtige Kennzahlen wie den genauen Kernverlust, gemessen in Watt pro Kilogramm (W/kg), die Streckgrenze und die zertifizierte Beschichtungsdicke. Akzeptieren Sie niemals generische, nicht zertifizierte Chargen.

• Redundanz in der Lieferkette: Bewerten Sie geopolitische Risiken. Bewerten Sie das Gleichgewicht zwischen inländischen Lagerprogrammen und der Abhängigkeit von Fabriken im Ausland. Aktuelle geopolitische Stahlzölle und Lieferverzögerungen können einen Produktionsplan lahmlegen. Ein zuverlässiger Lieferant unterhält Pufferbestände vor Ort, um Ihre Montagelinie vor internationalen logistischen Schocks zu schützen.

• Interne Verarbeitungskapazitäten: Priorisieren Sie Lieferanten, die internes Schneiden und Präzisionsrichten anbieten. Der Transport von Rohcoils zwischen einem Lager und einem separaten Schneidunternehmen erhöht das Risiko von Kantenschäden und führt zu unnötigen Verzögerungen.

Abschluss

Siliziumstahl ist Elektrostahl. Während die Semantik je nachdem, ob Sie mit einem Metallurgen oder einem Motorkonstrukteur sprechen, variieren kann, bleibt das zugrunde liegende Material dasselbe. Der Erfolg Ihres Projekts hängt nicht von der Debatte über Terminologie ab. Stattdessen hängt der Erfolg ausschließlich von der Angabe der genauen Sorte, der genauen Dicke und der geeigneten Oberflächenbeschichtung ab, die für Ihre spezifische elektromagnetische Umgebung erforderlich sind.

Ihr unmittelbarer nächster Schritt sollte sich auf die Beschaffungsdokumentation konzentrieren. Ingenieure und Einkäufer müssen ihre aktuellen RFQ-Vorlagen prüfen. Hören Sie auf, Anfragen vage nach „Siliziumstahl“ zu senden. Aktualisieren Sie Ihre Dokumentation, um explizit die erforderlichen Kernverlustgrenzen, die spezifische Kornausrichtung (GOES oder NOES) und akzeptable Oberflächenisolationsklassen anzugeben. Durch die Implementierung internationaler Standardbezeichnungen und das aktive Management von Fertigungsrisiken wie Schnittbelastungen schützen Sie Ihre Konstruktionsabsicht vom Prototyp bis zur Endproduktion.

FAQ

F: Kann ich für Low-Budget-Prototypen Weichkohlenstoffstahl anstelle von Elektrostahl verwenden?

A: Während dies bei einfachen Modellen mit geringem Wirkungsgrad möglich ist, leidet Kohlenstoffstahl unter massiven Kernverlusten und verfügt über keine langfristige magnetische Stabilität. Es erzeugt überschüssige Wärme und kann den Fluss nicht effizient leiten. Die Verwendung von Weichstahl führt zu stark verzerrten Testergebnissen, was bedeutet, dass keine genauen Leistungsdaten für kommerzielle Motor- oder Transformatorkonstruktionen bereitgestellt werden können.

F: Warum ist es schwierig, Elektroband in kleinen Mengen zu kaufen?

A: Mühlen produzieren diese Hochleistungslegierungen in riesigen Master-Coils mit einem Gewicht von mehreren Tonnen, um die Fabrikeffizienz zu maximieren. Sie verkaufen nicht direkt an Kleinabnehmer. Um kleine Mengen zu finden, muss die Beschaffung über spezialisierte Servicezentren oder Sekundärverarbeiter erfolgen, die bereit sind, Mastercoils in kleinere Forschungs- und Entwicklungsstichprobengrößen zu schneiden oder zu scheren.

F: Was bedeuten die Beschichtungsklassifizierungen (C-3, C-4, C-5) auf Elektrostahl?

A: Sie definieren die chemische Zusammensetzung, Dicke und Wärmebeständigkeit der dünnen Isolierschicht, die auf die Stahloberfläche aufgetragen wird. Die Wahl der falschen Beschichtungsklassifizierung kann zu katastrophalen Kurzschlüssen zwischen gestapelten Lamellen oder zu toxischen Ausgasungen und Beschichtungsversagen während des Spannungsarmglühens nach dem Prozess führen.
