Kann ein Transformator ohne Eisenkern funktionieren?

Ein Transformator ohne Eisen klingt zunächst unmöglich. Doch die Antwort ist interessanter. Ein Transformator kann ohne Eisenkern funktionieren, aber das funktioniert nicht auf die gleiche Weise. In diesem Artikel erklären wir, warum der Eisenkern des Transformators wichtig ist, wann kernlose Konstruktionen funktionieren und wann sie Probleme verursachen.

Wichtige Erkenntnisse

● Ein Transformator kann ohne Eisenkern arbeiten, wenn der sich ändernde magnetische Fluss weiterhin die Primär- und Sekundärwicklung verbindet.

● Der Eisenkern des Transformators ist nicht die Stromquelle. Es leitet den magnetischen Fluss und verbessert die Kopplung.

● Luftkerntransformatoren können in Hochfrequenz-, Funk- und Signalanwendungen eingesetzt werden, sind jedoch normalerweise eine schlechte Wahl für den 50/60-Hz-Stromverbrauch.

● Ein Transformator-Eisenkern hilft, Streufluss, Magnetisierungsstrom, Größe, Wärme und instabilen Spannungsausgang zu reduzieren.

● Siliziumstahl, laminierte Strukturen, gewickelte Kerne, gestapelte Kerne und Ringkerne tragen zur Verbesserung der Effizienz und zur Kontrolle magnetischer Verluste bei.

● Die beste Wahl des Kerns hängt von Frequenz, Last, Effizienzziel, Platz, Wärme und Kosten ab.

● Bei den meisten Leistungstransformatoren ist das Entfernen des Kerns technisch möglich, aber wirtschaftlich unpraktisch.

Kurze Antwort: Kann ein Transformator ohne Eisenkern funktionieren?

Ja, ein Transformator kann ohne Eisenkern arbeiten. Es ist lediglich ein wechselnder magnetischer Fluss zwischen zwei Wicklungen erforderlich. Wenn Wechselstrom durch die Primärwicklung fließt, erzeugt er ein sich änderndes Magnetfeld. Wenn dieses Feld die Sekundärwicklung erreicht, kann es Spannung induzieren.

Der also Eisenkern ist nicht der Hauptgrund für die Funktion eines Transformators. Der Hauptgrund ist die elektromagnetische Induktion. Dennoch spielt der Eisenkern des Transformators eine wichtige Rolle dabei, den Prozess nutzbar zu machen. Es gibt dem Magnetfeld einen besseren Weg. Es trägt dazu bei, dass mehr Fluss die Sekundärwicklung erreicht. Es reduziert auch den Abfall.

Wenn der Kern entfernt wird, muss das Magnetfeld durch Luft gehen. Luft hat im Vergleich zu Eisen, Siliziumstahl oder anderen magnetischen Materialien eine sehr geringe magnetische Permeabilität. Dadurch breitet sich das Feld leichter aus. Bei einem Großteil davon fehlt die Sekundärwicklung. Dies wird als Streufluss bezeichnet.

Ein Lufttransformator kann immer noch Energie übertragen. Es kann in Hochfrequenzschaltungen, drahtlosen Ladesystemen oder Labordemonstrationen funktionieren. Bei normalen Leistungsanwendungen, insbesondere bei 50 oder 60 Hz, wird es jedoch normalerweise groß, schwach und ineffizient.

Die direkte Antwort ist einfach: Ja, es kann funktionieren, ist aber für die meisten Energieanforderungen nicht geeignet. Der Transformator-Eisenkern verwandelt eine funktionierende Idee in eine praktische Maschine.

Ja, wenn der magnetische Fluss weiterhin beide Wicklungen verbindet

Ein Transformator benötigt zwei Spulen und ein wechselndes Magnetfeld. Die Primärspule erzeugt das Feld. Die Sekundärspule empfängt es. Ändert sich der Fluss durch die Sekundärspule, entsteht an ihr Spannung.

Dies kann auch ohne Eisen passieren. Zwei nahe beieinander angeordnete Spulen können Energie durch Luft übertragen. Deshalb funktionieren in Experimenten einfache Lufttransformatoren. Aus diesem Grund ist auch kabelloses Laden möglich.

Allerdings schränkt eine schwache Kopplung die Leistung ein. Nur ein Teil des Feldes erreicht die zweite Spule. Der Rest entweicht in den nahegelegenen Raum.

Was ändert sich, wenn der Kern entfernt wird?

Der magnetische Weg wird deutlich schwächer. Der Transformator benötigt mehr Strom, um einen nutzbaren Fluss zu erzeugen. Möglicherweise sind auch größere Spulen oder engere Abstände erforderlich.

Die Spannungsregelung wird schlechter. Bei steigender Last kann die Ausgangsspannung stärker sinken. Die Wärme kann steigen, da mehr Strom benötigt wird. Das Design kann aufgrund magnetischer Streufelder auch die Elektronik in der Nähe stören.

Warum der Eisenkern des Transformators alles verändert

Ein Transformator-Eisenkern konzentriert den magnetischen Fluss. Es hält den größten Teil des Feldes innerhalb einer kontrollierten Bahn. Es trägt auch dazu bei, dass die Primär- und Sekundärwicklungen denselben Magnetkreis teilen.

Dadurch wird die Kraftübertragung verbessert. Es reduziert Leckagen. Dadurch kann ein kleinerer Transformator mehr Energie verarbeiten. Es hilft auch, die Leistung unter Last zu stabilisieren.

Tipp: Behandeln Sie bei Niederfrequenz-Energieprojekten den Kern als Hauptkonstruktionsteil und nicht als Stützteil.

Warum die meisten praktischen Transformatoren einen Transformator-Eisenkern verwenden

Die meisten praktischen Transformatoren verwenden einen Magnetkern, da der Wirkungsgrad wichtig ist. Das Ziel besteht nicht nur darin, Spannung zu induzieren. Ziel ist es, Energie sicher, stabil und wirtschaftlich zu übertragen.

Ein Transformator-Eisenkern verleiht dem Magnetfeld einen Pfad mit geringer Reluktanz. Reluktanz ist wie Widerstand, aber für magnetischen Fluss. Luft hat einen hohen Widerstand. Eisen und Siliziumstahl haben eine viel geringere Reluktanz. Deshalb leiten sie den Fluss besser.

Bei Leistungstransformatoren ist dieser Unterschied enorm. Ein Niederfrequenztransformator ohne Magnetkern würde viel mehr Windungen oder eine viel größere Spulenfläche benötigen. Es würde auch mehr Energie verschwenden.

Der Kern trägt auch dazu bei, den Magnetisierungsstrom zu reduzieren. Dies ist der Strom, der zum Aufbau des Magnetfeldes benötigt wird. Wenn der Kern schlecht ist, steigt der Strom. Steigt er zu stark an, erwärmt sich der Transformator und verliert an Effizienz.

Viele moderne Transformatorkerne verwenden Elektroband. Kornorientierter Siliziumstahl wird häufig verwendet, wenn der Fluss hauptsächlich einer Richtung folgt. Nicht kornorientierter Stahl kann verwendet werden, wenn sich der Fluss in mehr als eine Richtung ausbreitet. Die laminierte Konstruktion trägt dazu bei, Wirbelstromverluste zu reduzieren, indem sie den Weg unerwünschter zirkulierender Ströme unterbricht.

Bei einem guten Kern geht es nicht nur um das Material. Auch Form, Laminierungspassung, Schnittqualität, Isolierbeschichtung und Montagegenauigkeit spielen eine Rolle. Kleine Lücken können Lärm, Verlust und Wärme erhöhen. Eine schlechte Oberflächenqualität kann die Langzeitleistung beeinträchtigen.

Welche Arten von Transformatoren können ohne Eisenkern funktionieren?

Einige Transformatoren sind für den Betrieb ohne Eisenkern ausgelegt. Dabei handelt es sich in der Regel nicht um Stromverteilungstransformatoren. Sie bedienen spezielle Anwendungen.

Das deutlichste Beispiel sind Lufttransformatoren. Sie nutzen Luft als Hauptmagnetpfad. Die Wicklungen sind so angeordnet, dass sie Energie durch den offenen Raum übertragen. Dieses Design kann bei hohen Frequenzen nützlich sein, wo Eisen oder Siliziumstahl zu große Verluste verursachen können.

Hochfrequenztransformatoren können Luftkernkonstruktionen verwenden. In diesen Schaltkreisen können Bandbreite und geringer Kernverlust wichtiger sein als eine kompakte Leistungsübertragung. Eisenkerne reagieren bei hohen Frequenzen möglicherweise nicht gut. Sie können sich erwärmen, Signale verzerren oder in die Sättigung gehen.

Drahtlose Energiesysteme übertragen Energie auch über einen Luftspalt. Ein Telefonladegerät, ein Induktionspad oder ein kontaktloser Stromkoppler verwenden nicht wie ein Standard-Leistungstransformator einen geschlossenen Transformator-Eisenkern. Stattdessen akzeptiert das Design den Luftspalt und gleicht ihn durch Spulengeometrie, Frequenz und Steuerkreise aus.

Kernlose Spulen kommen auch in Bildungsmodellen vor. Sie helfen den Schülern zu verstehen, wie Induktion funktioniert. Sie sollten jedoch nicht mit der Konstruktion von Industrietransformatoren verwechselt werden. Eine Demo kann das Prinzip zeigen, während ein reales Energiesystem Effizienz-, Sicherheits- und Wärmeanforderungen erfüllen muss.

Hinweis: „Kein Eisenkern“ bedeutet nicht immer „kein Kern“. Einige Transformatoren verwenden stattdessen Ferrit, amorphe Legierungen oder andere magnetische Materialien.

Warum Lufttransformatoren nicht ideal für die Stromverteilung sind

Die Stromverteilung erfordert eine stabile Spannung, geringe Verluste, einen sicheren Betrieb und eine lange Lebensdauer. Lufttransformatoren haben in diesen Bereichen Probleme.

Das erste Problem ist der Streufluss. Ohne einen Transformator-Eisenkern breitet sich das Magnetfeld in der Luft aus. Nur ein Teil davon verbindet beide Wicklungen. Dadurch wird Energie verschwendet und die Leistung geschwächt.

Das zweite Problem ist die Größe. Um die Kopplung zu erhöhen, benötigen die Spulen möglicherweise mehr Windungen, einen größeren Durchmesser oder eine engere Platzierung. Dadurch erhöht sich der Materialverbrauch. Es kann auch die Isolierung und den mechanischen Halt erschweren.

Das dritte Problem ist der Magnetisierungsstrom. Luft ist ein schlechter magnetischer Pfad, daher benötigt die Primärwicklung mehr Strom, um den gleichen nützlichen Fluss aufzubauen. Dies kann zu zusätzlicher Hitze und geringerer Effizienz führen.

Das vierte Problem ist die Spannungsregulierung. Ein Leistungstransformator muss die Ausgangsspannung innerhalb eines nützlichen Bereichs halten. Bei schwacher Kopplung kann die Leistung unter Last stark abfallen. Dies macht den Transformator für Industrieanlagen, Gebäude oder Netzsysteme weniger zuverlässig.

Es bestehen auch Sicherheits- und Interferenzbedenken. Streumagnetfelder können nahegelegene Teile beeinträchtigen. In Hochleistungssystemen kann dies zu einem ernsthaften Designproblem werden.

Tipp: Wenn die Anwendung mit 50/60 Hz läuft und über ausreichend Leistung verfügt, bedarf ein Air-Core-Design vor der Genehmigung in der Regel einer zusätzlichen Prüfung.

Wie das Design des Transformator-Eisenkerns den Wirkungsgrad verbessert

Ein Transformator-Eisenkern ist nicht nur ein Metallblock. Es muss für magnetische Leistung ausgelegt sein. Material, Struktur und Verarbeitung beeinflussen den Verlust.

Ein großer Verlust ist der Hystereseverlust. Dies geschieht, wenn sich die magnetischen Domänen im Kern immer wieder umkehren. Besserer Elektrostahl reduziert diesen Verlust. Das bedeutet weniger Wärme und eine bessere Effizienz.

Ein weiterer großer Schaden ist der Wirbelstromverlust. Wenn sich das Magnetfeld ändert, können im Kern unerwünschte Ströme fließen. Laminierungen reduzieren diese Ströme. Dünne Bleche, eine ordnungsgemäße Isolierung und eine präzise Stapelung tragen dazu bei, Verluste unter Kontrolle zu halten.

Auch die Kernform ist wichtig. Ein gewickelter Kern kann für einen kontinuierlicheren magnetischen Pfad sorgen. Dies kann einen gleichmäßigen Fluss des Flusses unterstützen. Ein gestapelter Kern kann praktische Kosten- und Montagevorteile bieten. Ein Ringkern kann für bestimmte Anwendungen einen kompakten geschlossenen Pfad bieten. Geschnittene Laminierungsstrukturen unterstützen eine flexible Transformatorgeometrie.

Der richtige Kernaufbau hängt vom Transformator ab. Ein Leistungstransformator, eine Drossel, ein Instrumententransformator und ein elektronischer Transformator benötigen möglicherweise unterschiedliche Prioritäten. Einige erfordern einen geringen Leerlaufverlust. Manche brauchen eine kompakte Form. Manche benötigen eine stabile Leistung bei wechselnden Belastungen.

Auch die Qualitätskontrolle ist von entscheidender Bedeutung. Ein hochwertiges Material kann seine Leistung versagen, wenn das Schneiden, Stapeln oder Zusammenfügen schlecht ist. Grate, Lücken, beschädigte Beschichtungen und lockere Konstruktionen können den Lärm und die Verluste erhöhen. Deshalb kommt es auf Maßhaltigkeit und Materialkonsistenz an.

Hinweis: Kernverluste treten auch dann auf, wenn ein Transformator keine Last hat. Daher kann ein verlustarmes Kerndesign die langfristigen Betriebskosten senken.

Eisenkern vs. Ferritkern vs. Luftkern

Der Ausdruck „ohne Eisenkern“ kann verschiedene Bedeutungen haben. Möglicherweise handelt es sich dabei um einen echten Luftkerntransformator. Es kann sich auch um einen Transformator handeln, der Ferrit oder ein anderes Magnetkernmaterial verwendet.

Eisen- und Siliziumstahlkerne sind in Netzfrequenztransformatoren üblich. Sie sind eine gute Wahl für 50/60-Hz-Anwendungen. Sie bieten eine hohe Permeabilität, eine gute Flussführung und ein praktisches Preis-Leistungs-Verhältnis.

Ferritkerne sind in Hochfrequenztransformatoren üblich. Sie kommen häufig in Schaltnetzteilen, Ladegeräten, Konvertern und elektronischen Schaltkreisen vor. Ferritmaterialien haben einen hohen elektrischen Widerstand, was dazu beiträgt, Wirbelstromverluste bei hohen Frequenzen zu reduzieren. Sie sind nicht dasselbe wie der Eisenkern eines Transformators, leiten aber dennoch den magnetischen Fluss.

Luftkerne eignen sich für spezielle Hochfrequenz- oder kontaktlose Anwendungen. Sie vermeiden eine Kernsättigung. Sie vermeiden auch einige Kernverluste. Sie verzichten jedoch auf eine starke magnetische Kopplung. Dies schränkt ihren Einsatz bei der Leistungsübertragung bei niedriger Frequenz ein.

Eine einfache Möglichkeit, eine Entscheidung zu treffen, besteht darin, mit der Häufigkeit zu beginnen. Niederfrequenz- und Hochleistungsanwendungen erfordern normalerweise einen Magnetkern. Hochfrequenz- und Niederleistungsanwendungen können Ferrit oder Luft verwenden. Drahtlose Systeme akzeptieren möglicherweise einen Luftspalt, erfordern jedoch eine sorgfältige Spulen- und Schaltungskonstruktion.

So entscheiden Sie, ob Ihr Transformator einen Eisenkern benötigt

Beginnen Sie mit der Betriebsfrequenz. Wenn der Transformator mit 50 oder 60 Hz arbeitet, benötigt er normalerweise einen Transformator-Eisenkern, einen Silizium-Stahlkern oder einen anderen geeigneten Magnetkern. Bei hohen Frequenzen können Ferrit- oder Luftkernkonstruktionen möglich werden.

Überprüfen Sie als Nächstes die Leistungsstufe. Signaltransformatoren mit geringer Leistung können in manchen Fällen einen geringeren Wirkungsgrad in Kauf nehmen. Leistungstransformatoren können das nicht. Höhere Leistung bedeutet ein höheres Wärmerisiko, höhere Materialkosten und einen höheren Bedarf an stabiler magnetischer Kopplung.

Überprüfen Sie anschließend das Effizienzziel. Ein täglich genutzter Transformator kann mit der Zeit viel Energie verschwenden, wenn sein Kern schlecht ist. Geringe Leerlaufverluste und ein stabiler Fluss des Flusses können im Langzeitbetrieb zu echten Einsparungen führen.

Platz ist auch wichtig. Ein kernloser Transformator benötigt möglicherweise mehr Wickelmaterial und mehr Platz. Ein gut gestalteter Kern kann den Transformator kompakter machen.

Die thermische Leistung ist ein weiterer wichtiger Punkt. Mehr Strom und höhere Verluste erzeugen Wärme. Hitze verringert die Lebensdauer der Isolierung und kann die Lebensdauer des Transformators verkürzen. Die Wahl des Kerns wirkt sich direkt darauf aus.

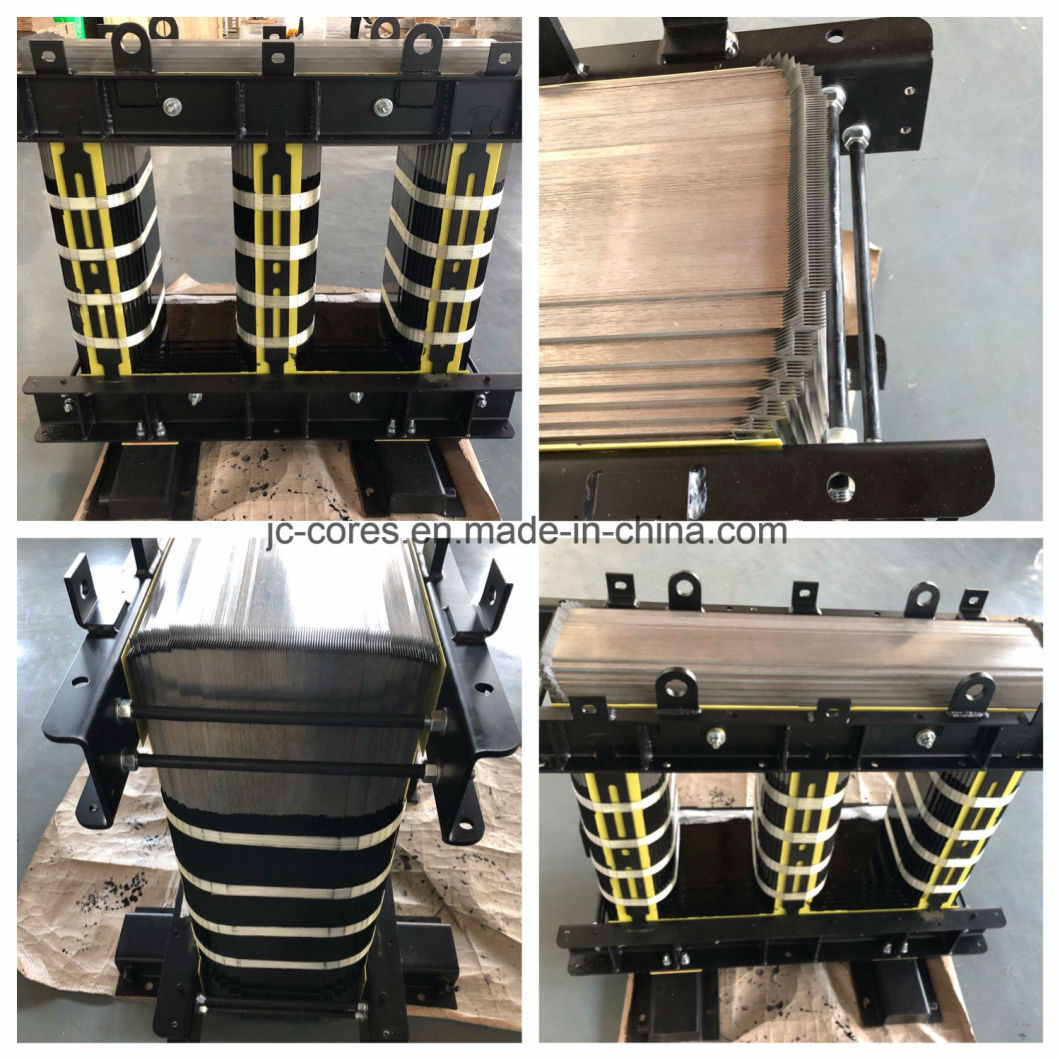

Passen Sie abschließend die Kernstruktur an die Anwendung an. Wickelkerne, Stapelkerne, Ringkerne, Schnittblechkerne und Instrumentenkerne dienen unterschiedlichen Designzielen. Ein guter Lieferant sollte dabei helfen, die Kernstruktur an die Anforderungen in Bezug auf Spannung, Leistung, Frequenz, Größe und Effizienz anzupassen.

Abschluss

Ein Transformator kann ohne Eisenkern arbeiten, aber die meisten Stromversorgungskonstruktionen benötigen einen für eine stabile und effiziente Leistung. JIACHEN POWER bietet Transformatorkernlösungen, die auf magnetische Leistung, geringe Kernverluste und lange Lebensdauer ausgelegt sind. Die gewickelten, laminierten, ringförmigen, gestapelten und kundenspezifischen Kernoptionen helfen Benutzern dabei, den tatsächlichen Strombedarf mit einem zuverlässigen Transformatorwert zu decken.

Häufig gestellte Fragen

F: Kann ein Transformator ohne Transformatoreisenkern funktionieren?

A: Ja. Ein Transformator-Eisenkern ist nicht erforderlich, aber der Wirkungsgrad sinkt bei den meisten Stromanwendungen.

F: Warum verwendet ein Transformator einen Eisenkern?

A: Es leitet den Magnetfluss, reduziert Leckagen und verbessert die Energieübertragung.

F: Ist ein Lufttransformator günstiger?

A: Manchmal, aber größere Spulen und eine geringere Effizienz können die Gesamtkosten erhöhen.

F: Was ist besser, Luftkern oder Transformator-Eisenkern?

A: Ein Transformator mit Eisenkern eignet sich besser für Niederfrequenzstrom. Luftkerne eignen sich für spezielle Hochfrequenzanwendungen.

F: Kann das Entfernen des Kerns zu einem Ausfall führen?

A: Dies kann zu schwacher Leistung, Hitze, schlechter Regelung oder magnetischen Störungen führen.

F: Zählt ein Ferritkern als Eisenkern?

A: Nein. Ferrit ist anders, aber es leitet immer noch den magnetischen Fluss.
