Leitfaden zum Verteilungstransformatorkern: Typen, Aufbau und Zweck

Ein Transformator mag von außen einfach aussehen. Doch ein Großteil seiner Effizienz beginnt im Kern. Ein Verteilungstransformatorkern leitet den magnetischen Fluss, kontrolliert Verluste und beeinflusst Lärm, Wärme und Lebensdauer. In diesem Artikel erfahren Sie mehr über den Zweck, die wichtigsten Typen, die Bauweise und die wichtigsten Kaufkontrollen.

Wichtige Erkenntnisse

● Ein Verteilungstransformatorkern sorgt für einen kontrollierten Magnetfluss, sodass die Spannung effizient zwischen den Wicklungen übertragen werden kann.

● Der Kern hat großen Einfluss auf Leerlaufverluste, Leerlaufströme, Hitze, Geräusche, Vibrationen und die Langzeitstabilität des Transformators.

● Bei gewickelten Kernen werden durchgehende Elektrobandbänder verwendet. Sie unterstützen normalerweise geringe Verluste, eine kompakte Struktur und einen gleichmäßigen Magnetfluss.

● Gestapelte Kerne verwenden geschichtete Laminierungen. Sie bieten flexible Größen, einfachere Anpassung und praktische Kapazitätsoptionen.

● CRGO-Siliziumstahl wird häufig verwendet, da seine Kornrichtung die effiziente Bewegung des Magnetflusses unterstützt.

● Die Bauqualität ist ebenso wichtig wie das Material. Schnittgenauigkeit, Wickelspannung, Stapelausrichtung, Glühen und Isolierung beeinflussen alle die Endleistung.

Was ist der Zweck eines Verteilungstransformatorkerns?

Ein Verteilungstransformatorkern ist das magnetische Zentrum des Transformators. Seine Aufgabe besteht darin, den magnetischen Fluss von einer Wicklung zur anderen zu transportieren. Ohne diesen magnetischen Pfad würde der Transformator mehr Energie verschwenden und eine schlechtere Leistung erbringen.

Der Kern besteht üblicherweise aus dünnen Elektroblechen oder -bändern. Diese dünnen Schichten tragen dazu bei, Wirbelstromverluste zu reduzieren. Je besser das Material und die Struktur sind, desto leichter kann sich der magnetische Fluss durch das Material bewegen.

Für Verteiltransformatoren ist dies wichtig, da sie häufig den ganzen Tag über unter Spannung stehen. Auch bei geringer Belastung verbraucht der Kern noch Energie. Aus diesem Grund werden Leerlaufverluste im Laufe der Zeit zu erheblichen Betriebskosten.

Der Kern beeinflusst auch die Temperatur. Ein höherer Kernverlust erzeugt mehr Wärme. Mehr Hitze kann die Lebensdauer der Isolierung verkürzen und das Wartungsrisiko erhöhen. Ein gut gebauter Kern trägt dazu bei, dass der Transformator kühler und stabiler bleibt.

Lärm ist ein weiteres Problem. Transformatorbrummen entsteht oft durch Magnetostriktion und mechanische Vibrationen. Wenn der Kern lockere Laminierungen, schlechte Verbindungen oder ungleichmäßige Belastung aufweist, kann es zu einer Geräuschentwicklung kommen. Eine präzise Kernstruktur hilft, dieses Problem zu reduzieren.

Tipp: Bewerten Sie den Kernverlust und den Leerlaufstrom immer zusammen, da sich beide auf die tatsächlichen Betriebskosten auswirken.

Haupttypen von Verteilungstransformatorkernen

Die gebräuchlichsten Optionen sind gewickelte Kerne und gestapelte Kerne. Beide können gut funktionieren, bedienen aber unterschiedliche Designprioritäten. Die beste Wahl hängt von der Kapazität, dem Phasentyp, dem Verlustziel, der Platzbegrenzung und den Produktionsanforderungen ab.

Wundkern

Ein gewickelter Kern wird hergestellt, indem ein Elektroband in einen geschlossenen magnetischen Pfad gewickelt wird. Das Band bleibt beim Aufwickeln flach und straff. Diese Struktur trägt dazu bei, Lücken im Magnetkreis zu reduzieren.

Da sich der Magnetfluss über einen kontinuierlicheren Weg bewegen kann, sorgen gewickelte Kerne häufig für geringere Verluste und geringere Geräusche. Sie sind auch nützlich, wenn es auf ein kompaktes Transformatordesign ankommt.

Gewickelte Kerne werden häufig für Verteiltransformatoren ausgewählt, bei denen Energieeffizienz und stabile Leistung wichtig sind. Sie können sowohl in einphasiger als auch in dreiphasiger Ausführung eingesetzt werden.

Einphasiger mastmontierter Kern

Ein einphasiger Masttransformator benötigt normalerweise einen kompakten und zuverlässigen Kern. Es kann private oder ländliche Verteilungsnetze bedienen. Dabei kommt es häufig auf Platzbedarf, Gewicht und eine lange Lebensdauer an.

Ein gewickelter Kern kann hier gut passen, da er eine dichte Struktur und einen effizienten magnetischen Fluss unterstützt. Es hilft auch, den Leerlaufverlust während eines langen täglichen Betriebs zu kontrollieren.

Dreiphasig gewickelter Kern

Für dreiphasige Verteilungstransformatorkonstruktionen wird ein dreiphasiger gewickelter Kern verwendet. Es unterstützt eine ausgewogene magnetische Leistung über drei Phasen hinweg. Dieser Typ ist in kommerziellen, industriellen und Versorgungsverteilungssystemen üblich.

Das Design muss Symmetrie, Wicklungsposition und magnetische Pfadbalance kontrollieren. Kleine Konstruktionsfehler können sich auf Leerlaufstrom, Verluste und Geräusche auswirken.

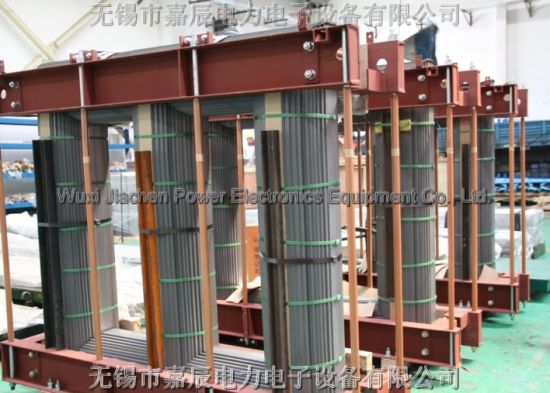

Gestapelter rechteckiger Kern

Ein gestapelter rechteckiger Kern besteht aus Schichten geschnittenen Elektrostahls. Die Bleche werden zu einer gestalteten Kernform gestapelt. Dieser Typ ist praktisch, wenn Transformatorgröße, Fensterabmessungen oder kundenspezifische Zeichnungen variieren.

Gestapelte Kerne bieten Designflexibilität. Sie lassen sich leichter an unterschiedliche Leistungsniveaus und Transformatorstrukturen anpassen. Sie sind auch nützlich, wenn für ein Projekt bestimmte Abmessungen oder Montagebedingungen erforderlich sind.

Stufenförmig gestapelter Kern

Bei der Stufenüberlappungskonstruktion werden versetzte Verbindungen anstelle einer einfachen geraden Verbindung verwendet. Dies kann den Flussübergang im Verbindungsbereich verbessern. Es kann auch dazu beitragen, den lokalen magnetischen Widerstand zu verringern.

Eine gute Stufen-Überlappungs-Struktur kann die Verlust- und Geräuschleistung verbessern. Es erfordert jedoch einen präzisen Zuschnitt und eine sorgfältige Montage. Eine schlechte Ausrichtung kann den Nutzen verringern.

Gewickelter Kern vs. gestapelter Kern

Hinweis: Ein niedrigerer anfänglicher Kernpreis bedeutet nicht immer niedrigere Transformatorkosten, da der Energieverlust über Jahre hinweg anhält.

Wie ein Verteilungstransformatorkern aufgebaut ist

Ein qualitativ hochwertiger Kern hängt von jedem Prozessschritt ab. Die Materialqualität ist wichtig, aber die Bauqualität entscheidet darüber, ob das Material die erwartete Leistung erbringen kann.

Vorbereitung von Elektrostahl

Der Prozess beginnt mit Elektroband. Für viele Verteiltransformatorkerne wird CRGO-Siliziumstahl verwendet. Der Stahl wird auf die erforderliche Breite und Form geschlitzt oder geschnitten.

Auf die Schnittqualität kommt es an. Grate, raue Kanten und Maßfehler können die lokale Spannung erhöhen und die Isolierung beschädigen. Sie können auch die Montage erschweren.

Bei gewickelten Kernen muss das Band flach bleiben. Welligkeit, Überlappung und ungleichmäßige Spannung können zu innerem Stress führen. Diese Probleme können den Verlust nach der Produktion erhöhen.

Wickeln oder Stapeln

Bei einem Wickelkern wird das Stahlband in die gewünschte Form gewickelt. Die Spannung muss stabil bleiben. Wenn der Streifen zu locker ist, kann der Kern vibrieren. Wenn es zu fest ist, kann es zu Spannungen im Stahl kommen.

In einem gestapelten Kern werden die Bleche Schicht für Schicht platziert. Die Gelenkposition, das Schritt-Überlappungs-Muster und der Stapeldruck müssen konsistent bleiben. Kleine Fehler können zu Luftspalten und ungleichmäßigen magnetischen Pfaden führen.

Glühen und Stressabbau

Durch die mechanische Bearbeitung entstehen Spannungen im Elektroband. Stress kann die magnetische Leistung verringern. Durch Glühen wird diese Spannung beseitigt und bessere magnetische Eigenschaften wiederhergestellt.

Das Erhitzen, Halten, Kühlen und die Atmosphäre müssen kontrolliert werden. Bei schlechter Glühung kann der endgültige Kern höhere Verluste oder eine instabile Anregungsleistung aufweisen.

Isolierung und Aushärtung

Jede Stahlschicht benötigt eine ordnungsgemäße Isolierung. Diese Isolierung hilft, den Wirbelstromfluss zwischen den Schichten zu begrenzen. Eine schlechte Isolierung kann zusätzliche Wärme erzeugen und die Effizienz verringern.

Auch das Aushärten und die Endmontage sind wichtig. Der Kern sollte stabile Abmessungen behalten. Es sollte sich während des Transports, der Installation oder des Betriebs nicht leicht lösen.

Endkontrolle und Tests

Ein fertiger Kern sollte die Maßprüfung bestehen. Es sollte auch auf Aussehen, Isolierung und magnetische Leistung überprüft werden.

Die Prüfung der Erregungscharakteristik ist nützlich, da sie zeigt, ob der Kern den erwarteten Leerlaufstrom- und Verlustpegel erreicht. Dieser Test hilft, die tatsächliche Leistung zu bestätigen, nicht nur die visuelle Qualität.

Tipp: Fragen Sie sowohl nach Maßdaten als auch nach Ergebnissen von Anregungstests, bevor Sie die Serienproduktion bestätigen.

Kernmaterialien, die bei der Herstellung von Verteilungstransformatorkernen verwendet werden

Das Kernmaterial muss eine effiziente Magnetisierung unterstützen. Es muss auch Verluste bei wiederholten magnetischen Zyklen reduzieren. Aus diesem Grund ist die Auswahl von Elektrostahl eine wichtige Designentscheidung.

CRGO Siliziumstahl

CRGO bedeutet kaltgewalzter kornorientierter Siliziumstahl. Seine Kornrichtung trägt dazu bei, dass sich der Magnetfluss leichter in eine Richtung bewegen kann. Dadurch ist es für Transformatorkerne geeignet.

CRGO-Stahl wird geschätzt, weil er einen geringen Kernverlust und eine gute magnetische Permeabilität unterstützt. Es wird häufig in Verteilungstransformatorkernen, Leistungstransformatorkernen und Reaktorkernen verwendet.

Dicken- und Sortenauswahl

Die Materialdicke beeinflusst den Verlust. Dünneres Elektroband trägt oft dazu bei, Wirbelstromverluste zu reduzieren. Dünneres Material kann jedoch schwieriger zu verarbeiten sein und die Kosten erhöhen.

Die richtige Qualität hängt vom Transformatordesign ab. Ein kleiner Einphasentransformator benötigt möglicherweise nicht das gleiche Material wie eine größere Dreiphaseneinheit. Käufer sollten den Grad an das Verlustziel, die Kapazität und die Betriebsbedingungen anpassen.

Material ist nicht die ganze Antwort

Eine gute Stahlsorte kann eine schlechte Produktion nicht beheben. Wenn das Schneiden, Wickeln, Stapeln oder Glühen schwach ist, erreicht der Kern möglicherweise nicht die erwartete Leistung.

Aus diesem Grund sollten Käufer die Prozesskontrolle des Lieferanten und nicht nur die Materialnamen überprüfen. Eine stabile Verarbeitung macht oft den Unterschied zwischen einem guten Design und einem zuverlässigen Produkt aus.

Wichtige Leistungsfaktoren, die Käufer überprüfen sollten

Ein Verteilungstransformatorkern sollte anhand der messbaren Leistung beurteilt werden. Form und Material sind nur ein Teil der Entscheidung.

Kernverlust

Der Kernverlust ist die Energie, die im Kern verloren geht, wenn der Transformator mit Strom versorgt wird. Es umfasst Hystereseverlust und Wirbelstromverlust. Ein geringerer Kernverlust bedeutet weniger Energieverschwendung.

Bei Verteiltransformatoren ist dies von Bedeutung, da die Einheit häufig im Dauerbetrieb läuft. Selbst kleine Verlustunterschiede können sich im Laufe der Betriebsjahre summieren.

Leerlaufstrom

Der Leerlaufstrom gibt an, wie viel Strom der Transformator benötigt, um den Kern zu magnetisieren. Ein hoher Wert kann auf eine schlechte magnetische Leistung, schlechte Verbindungen oder Prozessprobleme hinweisen.

Käufer sollten prüfen, ob der Leerlaufstrom den Auslegungsgrenzwert erreicht. Sie sollten es auch mit Kernverlustdaten vergleichen.

Maßgenauigkeit

Die Kernabmessungen müssen mit der Transformatorzeichnung übereinstimmen. Fenstergröße, Stapeldicke, Kernhöhe und Verbindungsgenauigkeit wirken sich alle auf die Spulenmontage aus.

Eine schlechte Maßkontrolle kann die Produktion verlangsamen. Es kann auch zu Problemen beim Wickelsitz kommen oder die mechanische Belastung erhöhen.

Isolationswiderstand

Die Zwischenschichtisolierung trägt dazu bei, zirkulierende Ströme im Kern zu verhindern. Wenn die Isolierung beschädigt ist, kann es zu Wirbelstromverlusten und Erwärmung kommen.

Dies ist besonders wichtig für langlebige Verteiltransformatoren. Hitze kann benachbarte Isolationssysteme schwächen und die Zuverlässigkeit verringern.

Mechanische Stabilität

Ein Kern muss nach Transport und Einbau stabil bleiben. Lose Teile können Vibrationen, Lärm und Leistungseinbußen verursachen.

Auch im Fehlerfall ist die mechanische Stabilität wichtig. Eine stärkere Kernbaugruppe trägt dazu bei, dass der Transformator Belastungen bei Kurzschlüssen standhält.

Auswahlhilfe nach Anwendungsszenario

Unterschiedliche Vertriebsnetze erfordern unterschiedliche Kernprioritäten. Der gleiche Kerntyp passt möglicherweise nicht für jedes Transformatordesign.

Wohnverteilung

Verteiltransformatoren für Privathaushalte versorgen häufig konstante Tageslasten. Ein geringer Leerlaufverlust ist wichtig, da der Transformator auch bei geringem Bedarf unter Spannung bleibt.

Hier kann ein kompakter Wickelkern sinnvoll sein. Es hilft, Verluste zu reduzieren und unterstützt einen stabilen Langzeitbetrieb.

Masttransformatoren

Masttransformatoren müssen ein Gleichgewicht zwischen Größe, Gewicht, Verlust und Zuverlässigkeit herstellen. Der Installationsraum kann begrenzt sein. Der Transformator kann auch viele Jahre lang im Freien eingesetzt werden.

Ein einphasig gewickelter Kern wird oft in Betracht gezogen, wenn es auf kompakte Bauweise und geringe Verluste ankommt. Die endgültige Wahl sollte den örtlichen Designregeln und der Transformatorkapazität entsprechen.

Kommerzieller und industrieller Vertrieb

Gewerbe- und Industriestandorte benötigen möglicherweise eine höhere Kapazität und hohe Zuverlässigkeit. In diesen Systemen sind Drehstromkerne üblich.

Bei dieser Verwendung sollten Käufer auf ausgewogene magnetische Leistung, Maßhaltigkeit und Wärmekontrolle achten. Lärm kann auch in Gebäuden oder städtischen Gebieten eine Rolle spielen.

Kundenspezifische Transformatorprojekte

Einige Projekte erfordern eine besondere Fenstergröße, eine besondere Kapazität oder besondere Montagebedingungen. Ein gestapelter rechteckiger Kern bietet möglicherweise mehr Flexibilität.

Bei kundenspezifischen Projekten sollten die Zeichnungen klar sein. Toleranzen sollten frühzeitig bestätigt werden. Materialqualität, Verbindungstyp und Testanforderungen sollten ebenfalls vor der Produktion festgelegt werden.

Hinweis: Das individuelle Kerndesign sollte von der Transformatorzeichnung ausgehen, nicht von einer allgemeinen Katalogform.

Praktische Fragen vor der Bestellung eines Verteilungstransformatorkerns

Vor der Bestellung sollte der Käufer das technische Ziel definieren. Eine vage Anfrage kann zur falschen Kernstruktur, zum falschen Material oder zur falschen Verlusthöhe führen.

Bestätigen Sie zunächst die Transformatorkapazität und den Phasentyp. Ein einphasiger Masttransformator und ein dreiphasiger Verteilungstransformator benötigen unterschiedliche Kernkonstruktionen.

Zweitens bestätigen Sie die Verlusthöhe. Wenn der Transformator ein Energiesparziel erreichen muss, muss der Kern von Anfang an auf dieses Ziel ausgelegt sein.

Drittens bestätigen Sie die Lärmanforderungen. Wenn der Transformator in der Nähe von Wohnhäusern, Büros oder öffentlichen Bereichen betrieben wird, sollte der Lärmschutz Teil der Entwurfsdiskussion sein.

Viertens: Überprüfen Sie die Zeichnungstoleranz. Kernlieferanten benötigen klare Abmessungen, Fenstergröße, Stapeldicke und Montageanforderungen.

Fragen Sie abschließend nach Testgegenständen. Zu den nützlichen Prüfungen gehören Maßprüfungen, Prüfungen der Isolationsqualität, Erregungsprüfungen und Prüfungen des Erscheinungsbilds. Diese Prüfungen tragen dazu bei, Risiken zu reduzieren, bevor der Kern in die Transformatorbaugruppe gelangt.

Übersichtstabelle

Abschluss

Ein Verteilungstransformatorkern bestimmt den Wirkungsgrad, die Geräuschentwicklung, die Wärmeentwicklung und die Lebensdauer des Transformators. Gewickelte Kerne unterstützen kompakte, verlustarme Designs, während gestapelte Kerne eine flexible Anpassung ermöglichen. JIACHEN POWER bietet gewickelte und laminierte Kernlösungen, CRGO-Materialien und kontrollierte Verarbeitung, um Transformatorenherstellern beim Bau stabiler, effizienter und zuverlässiger Produkte zu helfen.

Häufig gestellte Fragen

F: Was ist ein Verteilungstransformatorkern?

A: Ein Verteilungstransformatorkern leitet den Fluss zwischen den Wicklungen.

F: Warum ist der Kernverlust wichtig?

A: Es wirkt sich auf die Energiekosten im täglichen Betrieb aus.

F: Welcher Verteiltransformatorkern ist leiser?

A: Ein eng gewickelter Kern läuft oft leiser.

F: Wie wird ein Verteilungstransformatorkern getestet?

A: Es werden Verlust-, Strom-, Dimensions- und Isolationsprüfungen durchgeführt.

F: Ist ein gestapelter Kern günstiger?

A: Dadurch können die Kosten für Sondergrößen gesenkt werden.

F: Wann sollte ich einen Wickelkern wählen?

A: Wählen Sie es für kompakte, verlustarme Transformatordesigns.
