Welche drei Arten von Transformatorkernen gibt es?

Ein Transformator mag von außen einfach aussehen. Dennoch entscheidet sein Kern über einen Großteil seiner Leistung. Der Eisenkern des Transformators leitet den magnetischen Fluss und begrenzt die Energieverschwendung. In diesem Artikel erfahren Sie, welche drei Kerntypen es gibt, wie sie sich unterscheiden und wie Sie einen auswählen.

Wichtige Erkenntnisse

● Die drei wichtigsten Transformatorkerntypen sind der Kerntyp, der Manteltyp und der Beerentyp.

● Ein Transformator-Eisenkern ist nicht nur ein Metallrahmen. Es bildet den magnetischen Pfad zwischen Primär- und Sekundärwicklung.

● Kernausführungen werden häufig verwendet, da sie praktisch, leichter zu kühlen und für viele Nennleistungen geeignet sind.

● Schalenartige Konstruktionen platzieren mehr Kernmaterial um die Wicklungen, was den Streufluss reduzieren und den Wicklungsschutz verbessern kann.

● Beerenkerne nutzen einen stärker verteilten Magnetpfad. Sie sind weniger verbreitet, aber in ausgewählten Hochleistungs- oder Sonderkonstruktionen nützlich.

● Auch die Herstellungsform ist wichtig. Ein gestapelter Kern, ein gewickelter Kern, ein Ringkern, ein Einzelkern oder eine geschnittene Laminierung können Verluste, Geräusche, Größe und Montageanforderungen verändern.

● Die beste Wahl hängt von Effizienzzielen, Platzbeschränkungen, Spannungsdesign, Kühlmethode, mechanischer Festigkeit und Kostenkontrolle ab.

Die drei Arten von Transformatorkernen im Überblick

Die drei gängigen Strukturtypen von Transformatorkernen sind Kerntyp, Schalentyp und Beerentyp. Diese Namen beschreiben die Anordnung des Magnetkerns und der Wicklungen. Sie beschreiben nicht immer die genaue Herstellungsmethode. Beispielsweise kann ein Transformator-Eisenkern aus laminierten Stahlblechen, gewickelten Streifen, einer gestapelten Konstruktion oder speziell geschnittenen Blechen bestehen.

Bei einem Kerntransformator werden die Wicklungen um die Kernschenkel gelegt. Bei einem Manteltransformator sind die Wicklungen in einer geschlosseneren Kernstruktur untergebracht. Ein Beerentransformator verteilt den magnetischen Pfad in einer stärker verteilten Form um die Wicklungen. Jedes Design versucht, das gleiche Problem zu lösen: wie man den Magnetfluss effizient bewegt und dabei Verluste, Wärme, Vibrationen und Größe unter Kontrolle hält.

Die richtige Antwort ist nicht immer die fortschrittlichste Struktur. Es ist die Struktur, die zum elektrischen Design, zum Installationsraum, zum Herstellungsprozess und zu den Betriebsbedingungen passt.

Hinweis: Trennen Sie beim Vergleich der Kerntypen die Kernstruktur von der Herstellungsform. Sie wirken sich auf unterschiedliche Designentscheidungen aus.

Kerntyp-Transformatorkern: Einfach und weit verbreitet

Ein Kerntransformator besteht aus zwei Hauptteilen: Gliedern und Jochen. Die Wicklungen werden um die Gliedmaßen gelegt. Der magnetische Fluss wandert durch die Gliedmaßen und kehrt durch die Joche zurück. Diese Struktur ist leicht zu erkennen, leicht zu entwerfen und in vielen Leistungs- und Verteilungstransformatoren üblich.

Der Eisenkern des Transformators besteht bei dieser Bauart üblicherweise aus laminiertem Elektrostahl. Dünne Laminierungen tragen dazu bei, Wirbelstromverluste zu reduzieren. Eine gute Stapelgenauigkeit trägt zur Reduzierung von Luftspalten bei. Durch bessere Laminierungsverbindungen können außerdem Vibrationen und Geräusche reduziert werden. Diese Details sind wichtig, da bereits eine kleine Lücke im Magnetpfad den Magnetisierungsstrom und den Betriebsverlust erhöhen kann.

Der Hauptvorteil des Kerntypdesigns ist die Praktikabilität. Die Wicklungen lassen sich einfacher platzieren, prüfen und kühlen. Da die Wicklungen freiliegender sind, kann die Wärme leichter von den Spulen abgeleitet werden. Dies kann für Transformatoren nützlich sein, die einen stabilen Betrieb unter wechselnden Lasten benötigen.

Kerntypdesigns unterstützen auch flexible Spannungs- und Kapazitätsanforderungen. Sie können für Verteilungstransformatoren, Leistungstransformatoren, Industrieanlagen, Drosseln und Konverter angepasst werden. Wenn Käufer einen kundenspezifischen Transformator-Eisenkern benötigen, bietet diese Struktur häufig ein ausgewogenes Verhältnis zwischen Leistung, Kosten und Herstellbarkeit.

Die Einschränkung ist der Streufluss. Da die Wicklungen um separate Glieder sitzen, ist die magnetische Kopplung möglicherweise nicht so fest wie bei einer Schalenkonstruktion. Ingenieure können dies durch Wicklungslayout, Kernabmessungen, Materialauswahl und genaue Montage erreichen.

Tipp: Bestätigen Sie bei einem Kernprojekt frühzeitig die Laminierungstoleranz, die Verbindungsqualität und die Zeichnungsdetails. Diese Punkte wirken sich häufig auf Verluste und Lärm aus.

Transformatorkern vom Schalentyp: Kompakt und schützend

Ein Manteltransformator verwendet eine Kernstruktur, die die Wicklungen vollständiger umgibt. Die Spule wird normalerweise am zentralen Glied platziert. Der magnetische Fluss teilt sich dann auf die äußeren Gliedmaßen auf. Dadurch entsteht ein kompakter Magnetkreis und die Wicklungen sind mechanisch besser geschützt.

Dieses Design kann den Streufluss reduzieren, da der Kern den Spulenbereich umschließt. Eine bessere magnetische Kopplung kann in bestimmten Anwendungen die Effizienz verbessern. Außerdem hilft es dem Transformator, Kurzschlusskräfte zu bewältigen, da die Wicklungsstruktur eine stärkere physische Unterstützung bietet.

Schalenkerne sind oft nützlich, wenn der Platz begrenzt ist oder ein Wicklungsschutz wichtig ist. Sie können auch ausgewählt werden, wenn eine geringere Streureaktanz erforderlich ist. Die Struktur kann kompakte Transformatoren, elektronische Transformatoren und einige spezielle Leistungsdesigns unterstützen.

Allerdings kann die Schalenbauweise anspruchsvoller sein. Die Montage erfordert möglicherweise eine strengere Kontrolle. Auch die Kühlung kann mehr Aufmerksamkeit erfordern, da die Wicklungen stärker umschlossen sind. Wenn die Wärme nicht gut entweichen kann, kann es sein, dass der Transformator unter Last heißer wird.

Der Eisenkern eines Manteltransformators sollte sowohl anhand der Struktur als auch der Materialqualität beurteilt werden. Verlustarmes Elektroband, saubere Kanten, stabile Beschichtung und präziser Schnitt sorgen für eine bessere Leistung. Eine schlechte Kernverarbeitung kann den Nutzen des Schalendesigns verringern.

Transformatorkern vom Beerentyp: Spezialisiert und weniger verbreitet

Ein Transformatorkern vom Beerentyp ist weniger verbreitet als Kern- und Mantelausführungen. Es verwendet einen stärker verteilten Magnetpfad um die Wicklungen. Anstatt sich auf eine einfache Glieder-und-Joch-Form zu verlassen, verteilt es den Magnetkreis in einer ausgewogeneren Struktur.

Das Hauptziel ist die magnetische Symmetrie. Ein verteilter Pfad kann dazu beitragen, den Fluss auszugleichen und die Spannung in ausgewählten Designs zu reduzieren. Dies kann bei großen oder speziellen Transformatoren nützlich sein, bei denen die Flusssteuerung, das mechanische Gleichgewicht oder die Raumanordnung einen anderen Ansatz erfordern.

Das beerenartige Design kann in der richtigen Umgebung eine starke Leistung bieten. Für Standardprojekte ist es jedoch meist nicht die erste Wahl. Seine Struktur ist komplexer. Herstellung, Montage und Inspektion benötigen möglicherweise mehr Zeit. Die Kosten können auch höher sein, da eine bessere Koordination zwischen Design und Produktion erforderlich ist.

Für die meisten Käufer sind Beerenkerne nur dann eine Überlegung wert, wenn ein Standardkern- oder Schalendesign das Leistungsziel nicht erreichen kann. Die Entscheidung sollte auf tatsächlichen Projektanforderungen basieren und nicht auf der Vorstellung, dass eine seltene Struktur immer besser ist.

Hinweis: Beerenkerne sind spezialisiert. Verwenden Sie sie, wenn der Designvorteil eine zusätzliche Komplexität rechtfertigt.

Wie sich die Herstellungsform auf die Leistung des Transformator-Eisenkerns auswirkt

Die drei Hauptkerntypen beschreiben die Struktur. Die Herstellungsform beschreibt, wie der Kern hergestellt wird. Dies ist wichtig, da zwei Transformatoren möglicherweise denselben Strukturtyp haben, aber aufgrund der Material-, Schnitt-, Stapel-, Wicklungs- und Beschichtungsqualität unterschiedliche Leistungen erbringen.

Ein gestapelter Kern besteht aus Schichten von Elektroblechen. Diese Blätter werden geschnitten und angeordnet, um den magnetischen Pfad zu bilden. Die gestapelte Bauweise ist flexibel und weit verbreitet. Es kann verschiedene Transformatorgrößen und -formen unterstützen. Zu den wichtigsten Qualitätspunkten gehören Ebenheit, Gratkontrolle, Stapelgenauigkeit und Verbindungsdesign.

Ein gewickelter Kern wird hergestellt, indem ein Elektroband in einen geschlossenen magnetischen Pfad gewickelt wird. Dadurch können Luftspalte reduziert und ein gleichmäßigerer Flussweg geschaffen werden. Gewickelte Kerne können einen verlustarmen und stabilen Betrieb unterstützen, wenn sie mit präziser Wicklung und ordnungsgemäßer Spannungskontrolle hergestellt werden.

Ein Ringkern oder Ringkern verwendet eine geschlossene Kreisbahn. Es bietet einen effizienten Magnetfluss und eine kompakte Größe. Dies wird häufig dann in Betracht gezogen, wenn geringe Leckage und ein leiser Betrieb wichtig sind. Ein Uni-Core-Design zielt außerdem darauf ab, die magnetische Kontinuität zu verbessern und verbindungsbedingte Verluste zu reduzieren.

Eine weitere wichtige Form ist die Schnittkaschierung. Es ermöglicht genaue Blechformen für spezifische Transformatorstrukturen. Dies ist nützlich, wenn das Design kontrollierte Abmessungen, eine wiederholbare Montage und ein konsistentes magnetisches Verhalten erfordert.

Die Materialauswahl unterstützt alle diese Formen. Elektrostahl mit hoher Permeabilität trägt dazu bei, dass sich Flussmittel mit weniger Widerstand bewegen. Ein geringer Kernverlust trägt dazu bei, Energieverschwendung zu reduzieren. Eine gute Oberflächenqualität und Isolierbeschichtung tragen zur Verbesserung der Stabilität und Haltbarkeit bei.

Tipp: Wählen Sie nicht nur die Kernform aus. Fragen Sie, wie der Kern geschnitten, gestapelt, gewickelt, beschichtet, getestet und verpackt wird.

Kerntyp vs. Schalentyp vs. Beerentyp: So wählen Sie aus

Beginnen Sie mit der elektrischen Leistung. Wenn das Projekt eine einfache und zuverlässige Struktur für die allgemeine Stromumwandlung benötigt, könnte ein Kerntransformator gut geeignet sein. Es ist praktisch, leicht zu kühlen und allgemein verständlich. Wenn ein geringerer Streufluss und ein stärkerer Wicklungsschutz wichtiger sind, ist der Gehäusetyp möglicherweise besser. Wenn das Projekt ein ungewöhnliches magnetisches Gleichgewicht oder Platzbedarf aufweist, ist die Beerenart möglicherweise einer Überprüfung wert.

Betrachten Sie als nächstes die Hitze. Ein heiß laufender Transformator kann an Effizienz und Lebensdauer verlieren. Kerndesigns ermöglichen häufig einen besseren Kühlzugang. Schalenartige Konstruktionen erfordern möglicherweise eine sorgfältigere thermische Planung. Beerenartige Designs hängen stark von ihrer genauen Struktur ab.

Auch die mechanische Festigkeit ist wichtig. Kurzschlüsse können im Inneren eines Transformators starke Kräfte erzeugen. Schalenartige Strukturen können Wicklungen gut tragen, da der Kern sie umgibt. Auch Kernkonstruktionen können zuverlässig sein, wenn die Klemmung, die Wicklungsunterstützung und der Montageprozess gut kontrolliert werden.

Die Kosten sind ein weiterer Faktor. Kerntypdesigns bieten oft ein gutes Preis-Leistungs-Verhältnis. Der Gehäusetyp kann aufgrund von Struktur- und Montageanforderungen teurer sein. Der Beerentyp kann sogar noch teurer sein, da er seltener und komplexer ist. Der niedrigste Anfangspreis ist jedoch nicht immer auch der niedrigste Gesamtpreis. Ein besserer Eisenkern des Transformators kann Energieverluste, Ausfallzeiten, Hitzeprobleme und Wartungsrisiken reduzieren.

Passen Sie abschließend das Design an die Anwendung an. Verteilungstransformatoren, Leistungstransformatoren, elektronische Transformatoren, Drosseln und Wandler stellen jeweils unterschiedliche Anforderungen an den Kern. Ein guter Lieferant sollte Zeichnungen, Abmessungen, Kapazitätsbedarf, Materialqualität, Toleranz und Leistungserwartungen überprüfen, bevor die Produktion beginnt.

Wichtige Qualitätsprüfungen für jeden Transformator-Eisenkerntyp

Ein Transformatorkern sollte überprüft werden, bevor er Teil eines fertigen Transformators wird. Der erste Bereich ist die Qualität der Laminierung. Dünne Bleche sollten sauber, flach und genau sein. Grate können die Isolierung beschädigen und die Verluste erhöhen. Unebene Kanten können zu Montageproblemen führen. Eine schlechte Stapelung kann zu Luftspalten und Lärm führen.

Der zweite Bereich ist die Materialqualität. Für Transformatorkerne wird häufig Elektrostahl verwendet, da dieser den magnetischen Fluss gut unterstützt. Kornorientierter Stahl wird häufig verwendet, wenn der Fluss einer Vorzugsrichtung folgt. Nicht orientierter Stahl eignet sich möglicherweise für Konstruktionen, bei denen sich der Fluss in mehrere Richtungen bewegt. Die endgültige Wahl sollte sich nach dem magnetischen Pfad und dem Leistungsziel richten.

Der dritte Bereich ist Beschichtung und Isolierung. Jede Laminierung benötigt eine Oberflächenisolierung, um Wirbelströme zu begrenzen. Eine beschädigte Beschichtung kann den Verlust und die Wärme erhöhen. Auch Feuchtigkeit, Rost und Verunreinigungen können die Langzeitstabilität beeinträchtigen.

Der vierte Bereich ist das Testen. Nützliche Prüfungen können Kernverlust, Leerlaufstrom, Isolationswiderstand, Abmessungen und Oberflächenzustand sein. Bei kundenspezifischen Transformatoren-Eisenkernprojekten können Inspektionsberichte und Probenbewertungen das Risiko vor der vollständigen Produktion verringern.

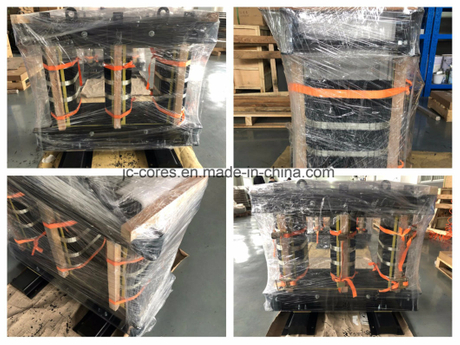

Auch die Verpackung verdient Aufmerksamkeit. Elektroblech und fertige Kerne können während des Transports durch Feuchtigkeit, Stöße oder Korrosion beeinträchtigt werden. Eine sichere Verpackung trägt dazu bei, die magnetische und physikalische Qualität des Kerns vor dem Zusammenbau zu schützen.

Abschluss

Für Transformator-Eisenkernprojekte bietet JIACHEN POWER Mehrwert durch Elektroband, gewickelte Kerne, laminierte Kerne, gestapelte Kerne und maßgeschneiderte Kernlösungen. Seine Produkte unterstützen geringe Verluste, stabile magnetische Leistung und zuverlässigen Service. Die Wahl des richtigen Kerntyps trägt zur Verbesserung der Effizienz, zur Reduzierung der Wärmeentwicklung und zur Verlängerung der Lebensdauer des Transformators bei.

Häufig gestellte Fragen

F: Welche drei Transformatorkerntypen gibt es?

A: Kerntyp, Schalentyp und Beerentyp sind die wichtigsten Strukturtypen.

F: Warum ist das Design des Transformatoreisenkerns wichtig?

A: Ein Transformator-Eisenkern steuert Fluss, Verlust, Wärme, Lärm und Zuverlässigkeit.

F: Ist ein Manteltransformator mit Eisenkern besser?

A: Es kann den Streufluss reduzieren und Wicklungen schützen, aber die Kosten können steigen.

F: Wie wirkt sich die Wahl des Transformator-Eisenkerns auf den Preis aus?

A: Komplexere Strukturen und engere Toleranzen erhöhen normalerweise die Kosten.

F: Welcher Fehler ist auf eine schlechte Kernmontage zurückzuführen?

A: Luftspalte, Grate oder lockere Verbindungen können Hitze, Brummen und Verluste verursachen.
